Bài hướng dẫn kỹ thuật của QuangAnhcons: khi chuẩn bị trạm kiosk 22/0,4 kV phục vụ nhà máy, việc xác định đúng mặt bằng, thông gió, tuyến cáp và hồ sơ nghiệm thu quan trọng không kém chọn công suất kVA. Dưới đây là checklist kiểm tra đầu vào, một phép tính minh họa rõ giả thiết và các bước rà soát theo phạm vi tiêu chuẩn phù hợp.
Các hình tư liệu dưới đây không chứng minh dự án giả định đã được thi công hoặc nghiệm thu. Mọi giá trị, kích thước và tiêu chí của dự án cụ thể phải theo hồ sơ được phê duyệt, nhà sản xuất, điện lực và quy định pháp luật áp dụng.
1. Vì sao vị trí trạm kiosk quyết định cả an toàn và chi phí
Trạm kiosk hợp bộ 22/0,4 kV không chỉ là vỏ tủ chứa máy biến áp. Khi chọn vị trí ngoài trời cho nhà máy, chủ đầu tư đồng thời quyết định tuyến cáp trung thế và hạ thế, lối vận chuyển thiết bị, vùng thao tác của nhân viên vận hành, khả năng thoát nhiệt, thoát nước và khả năng cô lập sự cố. Một mặt bằng nhìn có vẻ trống nhưng bị ngập mùa mưa hoặc không còn lối tiếp cận khi nhà xưởng mở rộng có thể làm tăng chi phí suốt vòng đời.
Bài này trình bày bộ tiêu chí khảo sát và kiểm tra kỹ thuật dùng để chuẩn bị hồ sơ yêu cầu báo giá, thẩm tra phối hợp thiết kế và lập kế hoạch lắp đặt. Các hình ảnh là tư liệu thiết bị trong thư viện hình lịch sử của website, không phải bằng chứng một dự án giả định được QuangAnhcons nghiệm thu. Kích thước, độ thoáng, thông số ngắn mạch và điều kiện vận hành thực tế phải lấy từ hồ sơ thiết kế được phê duyệt cùng nhà sản xuất thiết bị.
Không dùng bài viết này như hướng dẫn trực tiếp để đóng điện, thao tác RMU, tháo đầu cáp hay vào ngăn thiết bị đang mang điện. Những công việc đó thuộc quy trình thao tác có thẩm quyền, phiếu công tác và quy định an toàn của công trình.

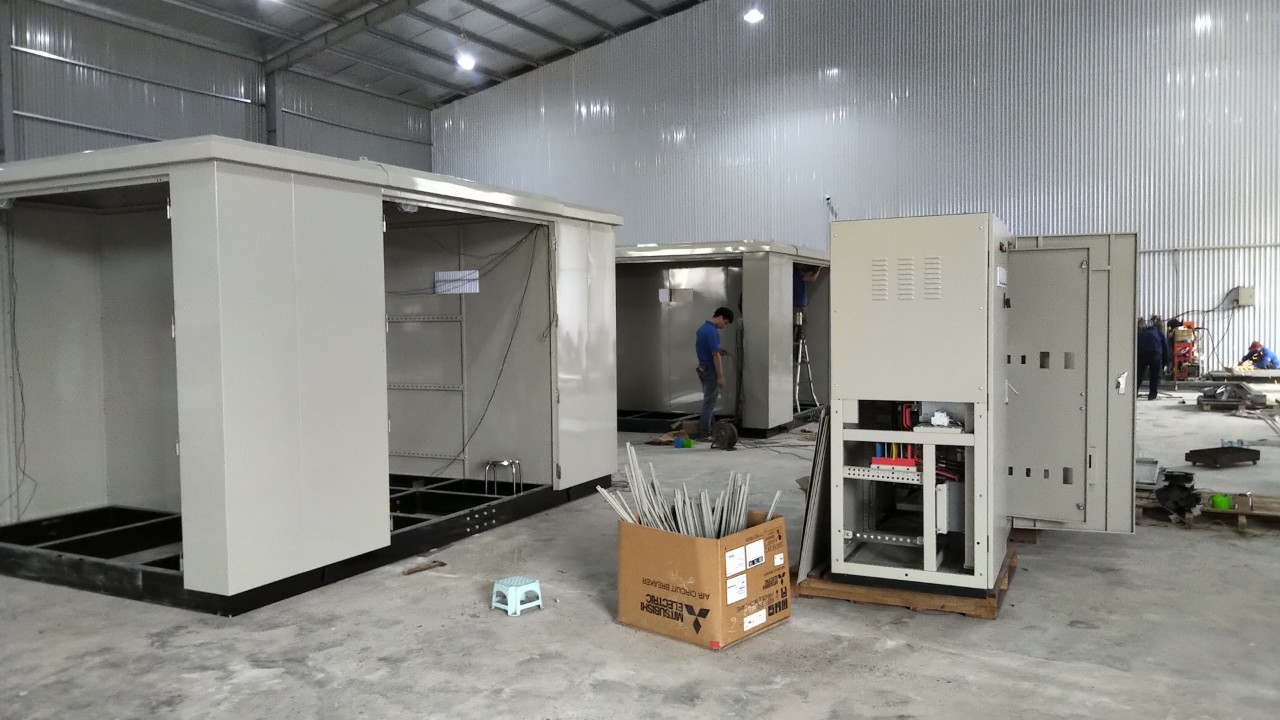

2. Phân biệt trạm kiosk, phòng trạm và tổ hợp thiết bị
Trạm kiosk thường bố trí các ngăn chức năng trung thế, máy biến áp và hạ thế trong một kết cấu hợp bộ. Tuy nhiên, cách ghép khối, kiểu cửa, kết cấu chống cháy, thông gió, vị trí cáp vào và khả năng tiếp cận phía trong có thể khác nhau theo từng cấu hình và nhà chế tạo. Không được lấy hình minh họa của một trạm 1.000 kVA làm căn cứ rằng mọi trạm 1.000 kVA đều có cùng kích thước vỏ.
Phân biệt trạm hợp bộ phù hợp phạm vi IEC 62271-202:2022 với phương án đặt riêng máy biến áp và tủ RMU/MSB trên cùng một bệ hoặc trong phòng. Phạm vi tiêu chuẩn phụ thuộc cấu trúc sản phẩm và điều kiện đấu nối. Việc kết hợp thiết bị được chứng nhận riêng không tự động chứng minh toàn bộ tổ hợp đạt các thử nghiệm cần thiết cho cấu hình thực tế.
Bản yêu cầu báo giá phải chỉ rõ công suất kVA, cấp điện áp, môi trường lắp đặt, sơ đồ một sợi, yêu cầu ngăn tiếp cận, kiểu máy biến áp, giải pháp thông gió, cấp bảo vệ vỏ, tuyến cấp điện và điểm giao tiếp với đơn vị điện lực.
3. Bộ dữ liệu khảo sát tối thiểu trước khi chốt mặt bằng
Trên bản đồ hiện trạng, cần thể hiện ranh đất và chỉ giới, cốt nền, thoát nước, đường nội bộ, lối xe tải và xe cẩu, công trình ngầm, điện trung thế hiện hữu, tuyến cáp hạ thế về MSB, hướng mở cửa trạm và vùng bảo trì. Khảo sát cả vật cản tạm thời như khu vực xếp hàng và vật cản lâu dài như cây xanh, cột đèn, trạm bơm, cửa thoát hiểm, bãi đỗ xe.
Đo vị trí bằng phương pháp phù hợp mức độ thiết kế, ghi ngày khảo sát và tình trạng hiện trường; không dùng ảnh chụp không có tỷ lệ để xác định khoảng cách an toàn. Điều kiện đất nền, mực nước ngầm, vùng có nguy cơ ngập và tải trọng xe vận chuyển phải do bộ môn có năng lực xác nhận. Vị trí chạm tuyến cấp nước, PCCC hoặc hạ tầng viễn thông cần có phương án bảo vệ trước khi đào.
Cũng cần lưu trạng thái chưa xác minh: khả năng xin đấu nối, điểm giao nhận điện năng, phương thức nối đất, điện trở suất đất, năng lực nguồn ngắn mạch, vị trí đặt thiết bị đo đếm, kế hoạch phụ tải mở rộng. Thiếu các dữ liệu này thì hồ sơ chỉ là phương án tiền khả thi, không phải bản vẽ phát hành thi công.
4. Tính dòng định mức chỉ là một cổng kiểm tra
Giả định một máy biến áp phân phối ba pha có công suất danh định 1.000 kVA, điện áp dây hai phía 22 kV và 0,4 kV. Phép tính số học ở chế độ cân bằng: I = S / (√3 × U), với S tính theo VA và U tính theo V. Phía 22 kV: I = 1.000.000/(√3 × 22.000) ≈ 26,24 A. Phía hạ thế 400 V: I = 1.000.000/(√3 × 400) ≈ 1.443,38 A.
Những số liệu này không phải kết quả đo công trình và cũng không phải trị số cài rơle bảo vệ, dòng ngắn mạch hay khuyến nghị chọn ACB. Vẫn phải tính dòng tải thiết kế, hệ số công suất, điều kiện vận hành máy, dòng khởi động, chế độ dự phòng, khả năng mang dòng dây dẫn, tổn thất điện áp và các kịch bản nguồn khác nhau trước khi chọn thiết bị.
Vì điện áp dây và đơn vị là mối nối quan trọng trong phép tính, hồ sơ cần thể hiện rõ kV và V ở mỗi công thức. Dòng hạ thế hàng nghìn ampe không có nghĩa một sợi cáp bất kỳ hay một thanh cái có nhãn dòng tương đương sẽ đủ điều kiện làm việc trong vỏ kiosk có nhiệt độ môi trường cao.
5. Bố trí ngăn trung thế và giao diện lưới
Đối với phía trung thế cần xác nhận sơ đồ cung cấp một nguồn hay vòng, số ngăn RMU, phương pháp đấu cáp, thiết bị bảo vệ, yêu cầu đo đếm và phương thức nối đất theo thỏa thuận đấu nối. Khoảng trống trước cửa thao tác phải xét đường đi công nhân, cửa mở hết, thiết bị thao tác chuyên dùng, vùng hạn chế tiếp cận của người không có nhiệm vụ và không gian đưa thiết bị ra sửa chữa.
Sơ đồ nguyên lý phải thể hiện rõ ngăn nào cô lập máy biến áp, các chức năng liên động và chỉ thị trạng thái, nhưng không biến bản mô tả công khai thành hướng dẫn thao tác mang điện. Đầu cáp trung thế và sứ xuyên có yêu cầu riêng về kích thước, bề mặt tiếp xúc, phụ kiện đúng chủng loại và điều kiện thử nghiệm, nên không được tự thay thế theo tên thương mại gần giống.
Nếu cấu hình có đầu cáp dạng T-plug hoặc elbow, phải kiểm đúng giao diện thiết bị, kích cỡ cáp, cấp điện áp, màn chắn cáp, đầu cos, dụng cụ thi công và chỉ dẫn của nhà sản xuất. Việc phối hợp với điện lực liên quan đến thiết bị bảo vệ, đo đếm và đấu nối phải được giải quyết trước khi ấn định ngày đóng điện.
6. Giải nhiệt và thông gió phải tính theo tổn thất thật
Nhiệt trong vỏ trạm hình thành từ tổn hao không tải và có tải của máy biến áp, tổn hao thanh dẫn và điểm tiếp xúc, điện tử điều khiển, tác động bức xạ mặt trời và điều kiện môi trường. Nếu chỉ chọn quạt theo thể tích vỏ hoặc lưu lượng danh nghĩa trên nhãn, rất dễ bỏ qua chênh lệch áp suất qua lưới chắn bụi, đường gió tuần hoàn ngắn và vị trí hút-xả khi cửa đóng.
Ví dụ rất sơ bộ: giả sử tổng nhiệt cần thải vào dòng không khí là 12 kW, cho phép không khí tăng 10 K, khối lượng riêng không khí gần 1,2 kg/m³, nhiệt dung riêng xấp xỉ 1,0 kJ/(kg·K). Từ Q = ρ × cp × V̇ × ΔT suy ra V̇ ≈ 1,0 m³/s, tương đương khoảng 3.600 m³/h ở điều kiện giả định. Đây là phép cân bằng nhiệt lý tưởng để phát hiện sai lệch bậc lớn, không phải thông số quạt phải mua.
Lưu lượng chọn thực tế còn phụ thuộc tổn hao thiết bị theo tải, hiệu suất dòng khí trong vỏ, độ cao và nhiệt độ không khí, chênh áp qua cửa/lưới, độ bẩn, tiếng ồn, độ bền quạt và phương pháp đối chứng thử tăng nhiệt. Việc chứng nhận khả năng tải của cấu hình trạm hợp bộ phải dựa trên hồ sơ nhà chế tạo, thử nghiệm phù hợp và giới hạn vận hành thực tế.
7. Chống ngập, nước mưa, ăn mòn và côn trùng
Cốt đặt đáy trạm và miệng cáp phải xét cấp ngập thiết kế, độ dốc nền, nguy cơ nước dồn từ mái xưởng và khả năng thoát nước khi mưa lớn. Lỗ thông gió và cửa cáp cần chống nước nhưng không được bít kín đường gió đã tính toán. Khe hở, cửa chớp, lưới và chụp hướng gió phải được thống nhất từ thiết kế, không tự thêm tôn che sau khi nghiệm thu nhiệt.
Khi có môi trường ăn mòn do hơi muối, hóa chất hoặc bụi công nghiệp, lớp phủ, vật liệu bu lông, gioăng, bản lề và độ kín vỏ phải chọn theo yêu cầu môi trường được xác nhận. Không thể kết luận sơn tĩnh điện hoặc inox một loại bất kỳ phù hợp mọi nhà máy nếu không xét tiếp xúc điện hóa, phương pháp xử lý mối nối và yêu cầu bảo trì.
Cần có giải pháp chống côn trùng và động vật nhỏ theo thiết kế mà vẫn giữ thông gió, thoát nước, bán kính uốn cáp và khả năng tiếp cận đầu nối để kiểm tra. Hồ sơ O&M nên nêu tần suất làm sạch lưới theo điều kiện bụi thực tế thay vì một chu kỳ chung cho mọi nơi.
8. Vận chuyển, nâng hạ và khả năng thay máy sau này
Đừng chỉ khảo sát đường vào ngày giao trạm. Cần kiểm tra phương án đưa máy biến áp ra khỏi vỏ trong quá trình sửa chữa sau nhiều năm vận hành. Xác nhận trọng lượng từng mô-đun, tâm trọng lực, tai nâng đúng hướng dẫn, bán kính cẩu, khả năng chịu tải bề mặt, đường ra cổng và vùng quay đầu. Một bộ trạm vận chuyển được lúc nhà máy còn trống có thể bị kẹt khi dây chuyền lắp bổ sung.
Trong thi công, mọi phương án dùng cẩu và xe nâng phải có người có năng lực lập và kiểm tra phương án dựa trên biểu đồ tải và thực trạng nền. Không chọn dây cáp cẩu, tăng đơ hay tai móc chỉ từ ảnh quảng cáo hoặc kinh nghiệm tương tự. Hình ảnh trong bài chỉ cho thấy các dạng bố trí và công đoạn thiết bị, không thay thế bản vẽ lifting có hiệu lực.
Vùng lắp đặt cần được phân ranh với lối xe nâng hàng của nhà máy, có kế hoạch giao nhận, che chắn và nghiệm thu chất lượng nền móng trước khi xe vào. Vận chuyển cũng phải tính rung lắc, chống lật, bảo quản cách điện và tình trạng thiết bị sau dỡ hàng.
9. Tuyến cáp và giao diện MSB: đừng bỏ qua khả năng thi công
Chọn tuyến cáp từ điểm đấu nối trung thế đến kiosk và từ kiosk đến MSB theo chiều dài có thật, độ cao, khay/máng, giao cắt công trình ngầm và phương pháp vào tủ. Dòng điện danh định là một đầu vào; số mạch song song và tiết diện còn cần hiệu chỉnh theo nhiệt độ, cách chôn, nhóm cáp, điện trở nhiệt đất, yêu cầu sụt áp và chịu ngắn mạch.
Đường kính ống, bề rộng mương, bán kính uốn và khoảng cách cáp phải căn cứ bộ cáp thật cùng tài liệu nhà sản xuất, không copy một kích thước mẫu. Cáp trung thế còn cần thiết kế màn chắn, đấu nối đất vỏ màn, điện áp chịu thử và khoảng tiếp cận an toàn đã phê duyệt. Tại vùng chôn ngầm cần lưu bản đồ hoàn công và dấu chỉ cáp.
Các kết nối phía 0,4 kV đòi hỏi kiểm tra mật độ cáp trong khoang, độ bền cơ học của thanh dẫn, vị trí đấu đất và khả năng tiếp cận thiết bị đo kiểm. Nếu MSB hiện hữu thiếu khả năng mang dòng, điểm đấu nối có thể quyết định thay đổi cả cấu trúc cung cấp chứ không phải chỉ thêm máy biến áp.
10. Nối đất, bảo vệ sự cố và đường đi dòng ngắn mạch
Sơ đồ nối đất phải tương thích với yêu cầu lưới trung thế, phía hạ thế, các thiết bị bảo vệ và công năng của nhà máy. Cần nhận diện các phần kim loại tiếp xúc được, vỏ trạm, khung, cánh cửa, vỏ cáp, tuyến PE và liên kết đẳng thế. Không đánh giá bằng cách chỉ nhìn một điện cực hoặc một con số điện trở nối đất chung khi chưa rõ tiêu chí điện áp chạm và phương thức bảo vệ.
Ngắn mạch phải xét cả phía cao áp lẫn phía hạ áp và điều kiện nguồn cực đại/cực tiểu. Dòng sự cố ở MSB có thể bị ảnh hưởng bởi công suất lưới, tổng trở máy biến áp và các nguồn nội bộ. Phối hợp giữa RMU, thiết bị bảo vệ máy biến áp, ACB/MCCB và các nhánh quan trọng cần có nghiên cứu riêng.
Biên bản kiểm tra trước đóng điện phải bao gồm phần liên tục nối đất, cấu trúc cầu nối thiết bị và kết quả các phép thử có giới hạn do thiết kế/hướng dẫn nhà chế tạo quy định. Không thể tự chốt trị số chỉnh định rơle bằng phép tính dòng tải đơn giản trong mục trước.
11. Nhà chế tạo phải cung cấp dữ liệu gì
Ít nhất cần sơ đồ cấu trúc và một sợi, kích thước bao, bản vẽ chân đế và điểm nâng, sơ đồ ngăn và cửa, độ bảo vệ, tài liệu đánh giá tăng nhiệt, thông số máy biến áp, danh mục RMU/MSB, danh sách thiết bị phụ trợ, sơ đồ mạch điều khiển, hướng dẫn lắp đặt-vận hành và các báo cáo thử nghiệm liên quan đúng cấu hình.
IEC 62271-202:2022 có phạm vi trạm hợp bộ AC với điện áp danh định trên 1 kV đến 52 kV; tiêu chuẩn mô tả điều kiện dịch vụ, đặc tính định mức, cấu trúc và phương pháp thử nghiệm. Phần hạ thế phải xét IEC 61439-1:2020 cùng phần thích hợp cho tổ hợp tủ. Máy biến áp theo các phần liên quan của IEC 60076 và quy định/yêu cầu Việt Nam áp dụng cho dự án.
Không nên quảng cáo mọi trạm mang tên kiosk đều đã được thử nghiệm điển hình hoặc kiểm định trên từng cấu hình. Cần phân biệt kết quả thử cho kiểu thiết kế, biên bản xuất xưởng của thiết bị cụ thể và nghiệm thu sau lắp đặt tại công trình.
12. Lập bảng nghiệm thu theo từng giai đoạn
Nghiệm thu kết cấu và vị trí gồm kích thước nền, cao độ, độ phẳng, xử lý chống thấm, vị trí bu lông, vùng mở cửa, biển chỉ dẫn, kết cấu thông gió và bảo đảm đường vận chuyển. Nghiệm thu điện bao gồm đối chiếu ký mã hiệu, định mức thiết bị, đấu nối cáp, mô men siết theo tài liệu nhà chế tạo, liên tục bảo vệ, đầu cáp, mạch điều khiển, liên động và an toàn tiếp cận.
Thử nghiệm trước đóng điện do đơn vị đủ điều kiện thực hiện theo quy trình đã duyệt: đo kiểm cáp theo chủng loại, phép thử bảo vệ và thao tác chức năng ở trạng thái an toàn, đánh giá cách điện và kiểm tra các điều kiện đấu nối. Điện áp và thời lượng thử không thể lấy cứng từ một bài viết mà bỏ qua thiết bị hoặc lớp cách điện thực tế.
Sau khi có thẩm quyền cho phép đóng điện cần theo dõi điện áp, dòng từng pha, nhiệt độ, thiết bị làm mát, tiếng ồn và các cảnh báo. Các điểm tồn tại và trách nhiệm khắc phục phải được ghi vào hồ sơ; đưa điện vào vận hành không đồng nghĩa đã hoàn thành nghiệm thu toàn bộ hoặc có quyền kết luận chất lượng mọi hạng mục.
13. Bảng kiểm nhanh dùng khi gửi yêu cầu báo giá
Chủ đầu tư nên gửi bản vẽ tổng mặt bằng có tỷ lệ, sơ đồ nguồn hiện hữu, nhu cầu kVA, danh sách tải và kế hoạch mở rộng, khoảng cách cấp cáp, điều kiện vận chuyển, yêu cầu dừng máy, giới hạn môi trường và điều kiện đấu nối dự kiến. Nếu chưa có khảo sát nền, có thể đưa hạng mục khảo sát/civil vào phạm vi chào giá nhưng không nên tự giả định kết cấu nền bảo đảm chịu tải.
Nhà thầu cần tách phần cung cấp vỏ kiosk, RMU, máy biến áp, MSB, thi công cáp, móng, lắp đặt, thử nghiệm, đo đếm và thủ tục liên quan tùy hợp đồng. Bảng báo giá tham khảo phải nói rõ giả định công suất và vị trí, điều kiện chưa xác minh, xuất xứ thiết bị và hiệu lực báo giá. Không đưa ra giá trọn gói giả định như cam kết đã có mặt bằng và thiết kế đầy đủ.
QuangAnhcons có thể tiếp nhận hồ sơ ban đầu qua sales@quanganhcgte.com để xác định phạm vi cần khảo sát thực tế. Bài viết là tài liệu kỹ thuật phổ thông, không phải bản vẽ thi công, chứng nhận nghiệm thu hay cam kết thông số một mẫu trạm cụ thể.
| Hạng mục | Chứng cứ cần xác nhận | Điểm chặn trước READY thi công |
|---|---|---|
| Mặt bằng và nền | Bản vẽ có tỷ lệ, cốt ngập, tải nền, đường xe cẩu | Đã khảo sát/được thiết kế phê duyệt |
| RMU và giao diện lưới | SLD, số ngăn, thông số cáp/đầu cáp, thỏa thuận đấu nối | Kiểm được chủng loại, liên động và bảo vệ |
| Máy biến áp và thông gió | Tổn hao thật, điều kiện môi trường, khả năng thải nhiệt | Hồ sơ nhà chế tạo và thẩm tra nhiệt |
| MSB và tuyến cáp | Dòng thiết kế, tính ngắn mạch, cách đi cáp, tiếp địa | Có phối hợp nguồn – phụ tải và giao diện cơ khí |
| Thử nghiệm và đóng điện | Biên bản đã ký, giới hạn chấp nhận, phân quyền thao tác | Không còn lỗi an toàn chưa khắc phục |
14. Câu hỏi thường gặp về trạm kiosk 22/0,4 kV
Trạm 1.000 kVA có nhất thiết dùng ACB 1.600 A hay không? Không. Dòng danh định 1.443,38 A tại điện áp dây 400 V chỉ là một đại lượng. Cần nghiên cứu dòng thiết kế, tổ hợp tủ, khả năng chịu ngắn mạch, điều kiện làm việc và phối hợp thiết bị trước khi chọn cấp khung, mức chỉnh định và sơ đồ đấu nối.
Có thể dùng cùng một kích thước vỏ cho các công suất khác nhau không? Chỉ khi nhà chế tạo chứng minh đáp ứng điều kiện thiết bị, nhiệt, khoảng cách, vận hành và thử nghiệm cần thiết cho cấu hình đó. Một mẫu vỏ nhìn giống nhau không chứng minh hệ thống quạt và khả năng tải tương đương.
Ảnh trạm kiosk hiện hữu có thay cho báo cáo quyền sử dụng hoặc kiểm tra kỹ thuật không? Không. Hình tư liệu được chọn để minh họa bộ phận/kết cấu phù hợp, còn quyền sử dụng, khả năng chịu tải, vị trí, thông số kỹ thuật và thử nghiệm phải có hồ sơ riêng.
Tham khảo phạm vi tiêu chuẩn
IEC 62271-202:2022 về trạm hợp bộ AC trên 1 kV đến 52 kV; IEC 61439-1:2020 về quy tắc chung cho tổ hợp thiết bị đóng cắt hạ thế (cùng phần áp dụng khác); các phần liên quan của IEC 60076, tiêu chuẩn/quy chuẩn Việt Nam và yêu cầu đấu nối hợp lệ tại địa điểm. Tiêu chuẩn viện dẫn là thông tin định hướng, không thay thế việc xác định tính áp dụng pháp lý và hồ sơ thiết kế.
