Trạm kios 160KVA đến 7500KVA
Trạm Kiosk hợp bộ do thiết kế, được sản xuất trên công nghệ máy móc hiện đại gồm: vỏ trạm, chân đế, thân trạm, mái, hệ thống thông gió, mương cáp.
Vỏ trạm kios
+ Thiết kế chuẩn gồm ba ngăn: ngăn trung thế, ngăn máy biến áp và ngăn hạ thế.
+ Vỏ trạm bao gồm các phần được liên kết với nhau bằng bulong, đảm bảo chắc chắn, có thể tháo rời được.
+ Vỏ trạm được sơn tĩnh điện màu xám nhạt.
+ Vỏ trạm đảm bảo chống thấm nước khi đặt ngoài trời.
+ Cấp bảo vệ vỏ trạm đạt IP23D theo tiêu chuẩn IEC 60529.
Vỏ trạm kios được Quang Anh vận chuyển đến công trình và bốc dỡ bằng xe cẩu đảm bảo an toàn
Chân đế
+ Là khung chịu lực đỡ toàn bộ vật tư thiết bị của trạm. Được làm bằng thép định hình hoặc thép tấm có độ dày từ 3 ÷ 4mm, tất cả được hàn ngấu với nhau thành một khối.
+ Bốn móc cẩu liên kết với chân đế bằng bulong chắc chắn, đảm bảo chịu được lực nâng của toàn bộ trạm khi bốc dỡ. Móc cẩu có thể tháo rời khi cần thiết để làm tăng tính thuận tiện và mỹ quan.
+ Chân đế được thiết kế sẵn các chốt để bắt bulong định vị trạm xuống nền móng.
+ Có ba vị trí tiếp địa ở khung chân đế, được bố trí trong ngăn trung thế, ngăn máy biến thế, ngăn hạ thế. Vị trí tiếp địa làm bằng bulong Inox304 M12 được hàn ngấu vào khung chân đế đảm bảo dẫn điện tốt.
Khung chân đế trạm kios – kiosk substation
Thân trạm
+ Gồm các tấm xung quanh : cửa trạm, vách ngăn ..v..v. liên kết với đế trạm bằng bulong tạo thành khung cứng.
+ Cửa trạm làm bằng thép tấm dày 2mm, được thiết kế lắp từ bên trong và chống tháo từ bên ngoài, đạt IP23D, đảm bảo đóng khít và kín nước.
+ Vách ngăn được làm bằng thép tấm dày 2mm.
+ Toàn bộ thân trạm được sơn tĩnh điện loại ngoài trời cả hai mặt trong và ngoài.
Thân trạm kios – kiosk substation
Mái
+ Làm bằng thép tấm 2mm sơn tĩnh điện loại ngoài trời cả hai mặt trong và ngoài.
+ Mái được chia thành ba phần tương ứng với ba ngăn: mái ngăn trung thế, mái ngăn máy biến thế và mái ngăn hạ thế.
+ Có thể tháo lắp được.
+ Độ dốc tối thiểu 2% đảm bảo không đọng nước trên mái.
Mái trạm kios có chức năng tháo lắp, thuận tiện cho việc cẩu lắp máy biến áp vào vị trí – kiosk substation
Hệ thống thông gió
+ Được thiết kế đảm bảo tuổi thọ các thiết bị trong trạm vận hành bình thường.
+ Gồm thông gió thân và thông gió mái. Thông gió thân làm bằng thép tấm mạ kẽm dày 2mm, sơn tĩnh điện để tránh rỉ sét và đảm bảo mỹ quan.
+ Cấp độ vỏ trạm class20. Trạm cũng được thiết kế đạt cấp độ vỏ trạm class5, class10, class15 tùy theo yêu cầu của khách hàng.
+ Đảm bảo không khí đối lưu tự nhiên hơn.
Hệ thống thông gió được thiết kế các mặt thân trạm kios
Mương cáp: được bố trí sẵn trong nền móng trạm để thuận tiện cho việc thi công cáp ngầm vào và ra khỏi trạm.

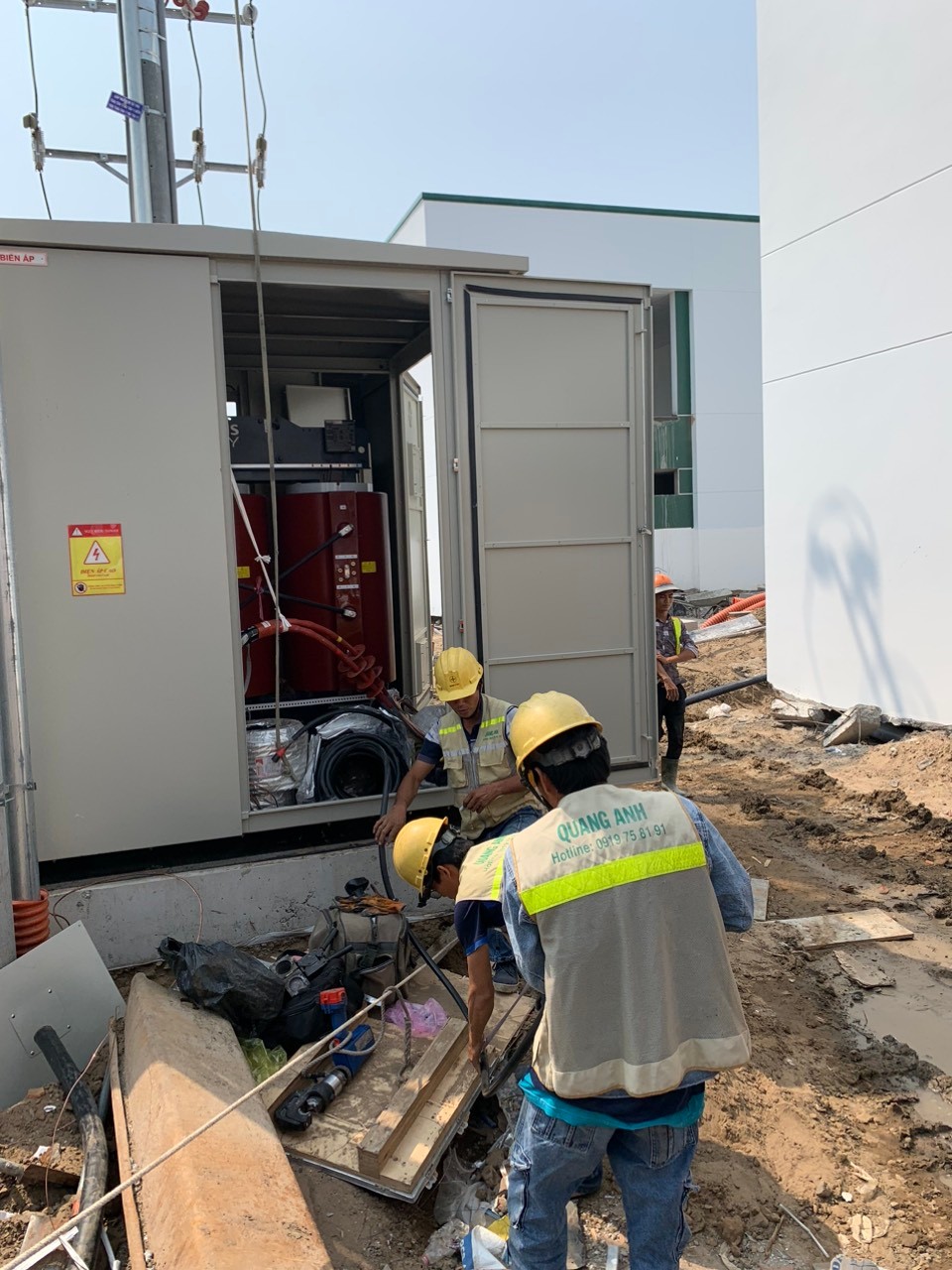

Mương cáp phục vụ cho công tác lắp ống chờ HDPE, kéo cáp ngầm đến trạm kios
Thông số kỹ thuật chung trạm kios – kiosk substation
+Điện áp định mức trung thế: 22kV.
+ Điện áp định mức hạ thế: 0.4kV.
+ Số pha: 3 pha.
+ Tần số định mức: 50Hz.
+Mức độ ồn: 50dB.
+ Dòng ngắn mạch và dòng đỉnh trên mạch nối đất: 3kA trong 1 giây.
+ Cấp độ vỏ trạm định mức: Class 20.
+ Cấp bảo vệ của vỏ trạm: IP 23D
+ Ngăn máy biến thế: IP 23D.
+ Ngăn trung thế: IP 23D.
+ Ngăn hạ thế: IP 23D.
+ An toàn khi có sự cố phát sinh hồ quang bên trong tủ trung thế: IAC-AB.
+ Khả năng chịu dòng sự cố: 20kA/1s hoặc 20kA/3s.
+ Mức cách điện định mức:
+ Điện áp chịu đựng tần số công nghiệp: 50kV trong 1 phút.
+ Điện áp chịu đựng xung sét: 125kV (1.2/50)μs.
+ Nối cáp phía trung thế: cáp ngầm trung thế là dây đồng 24kV, liên kết máy biến áp với tủ trung thế.
Đầu nối phía trung thế:
Đầu cáp ngầm trung thế
Đầu nối cáp trung thế lộ vào được cung cấp tùy theo yêu cầu của khách hàng.
+ Hạ thế được nối đến máy biến áp: bằng cáp/ thanh cái đồng, đầu cosse có kích cỡ phù hợp với công suất máy biến áp.
+ Thử va đập cơ học: 20J.
Việc lựa chọn thiết bị lắp trong trạm Kiosk là một vấn đề quan trọng ảnh hưởng đến chất lượng của trạm.
Mỗi thiết bị khi đưa vào lắp đặt đều phải có chứng minh nguồn gốc xuất xứ, đạt tiêu chuẩn thử nghiệm điển hình theo quy định của từng thiết bị đó.
Máy biến áp

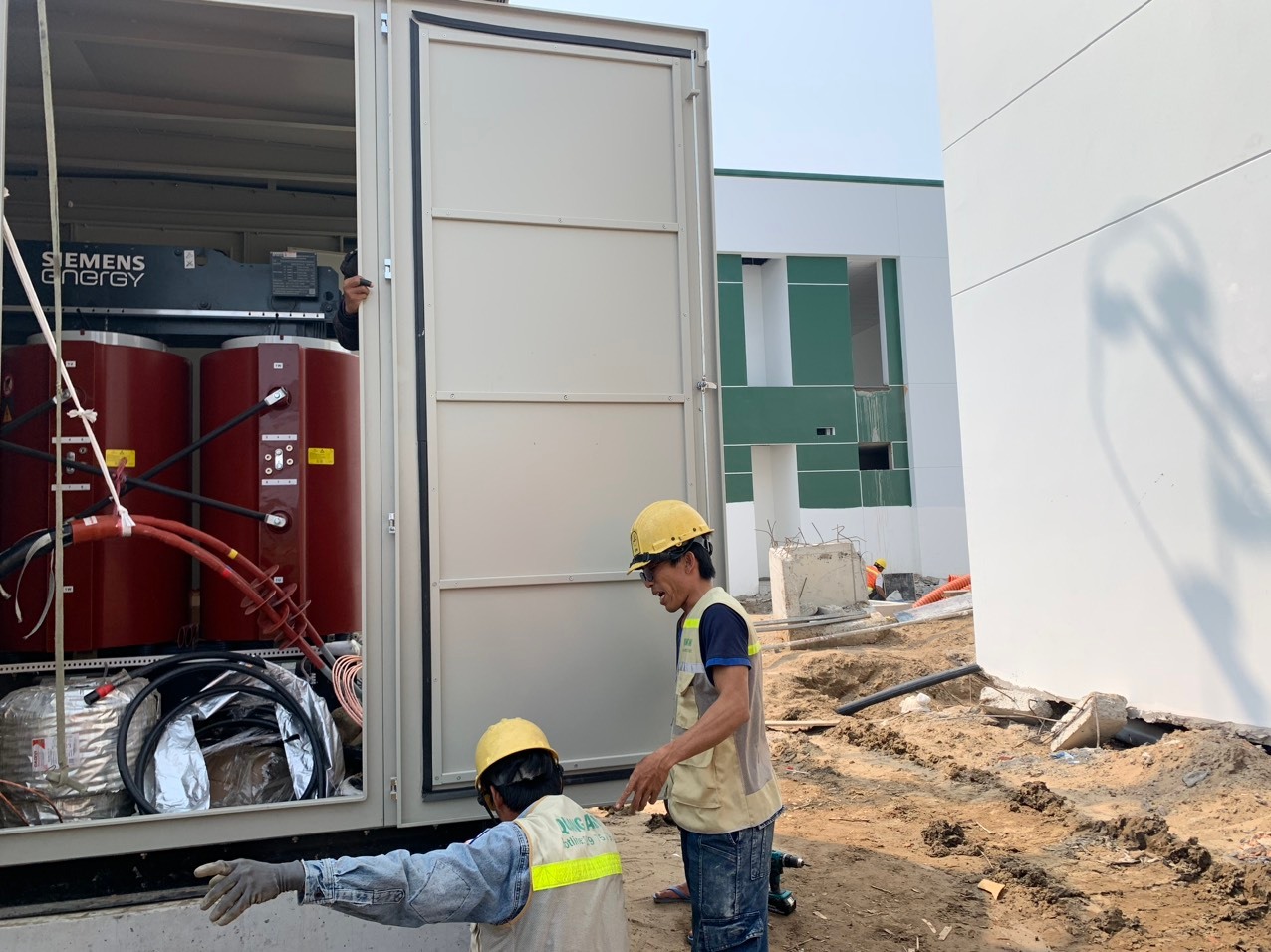

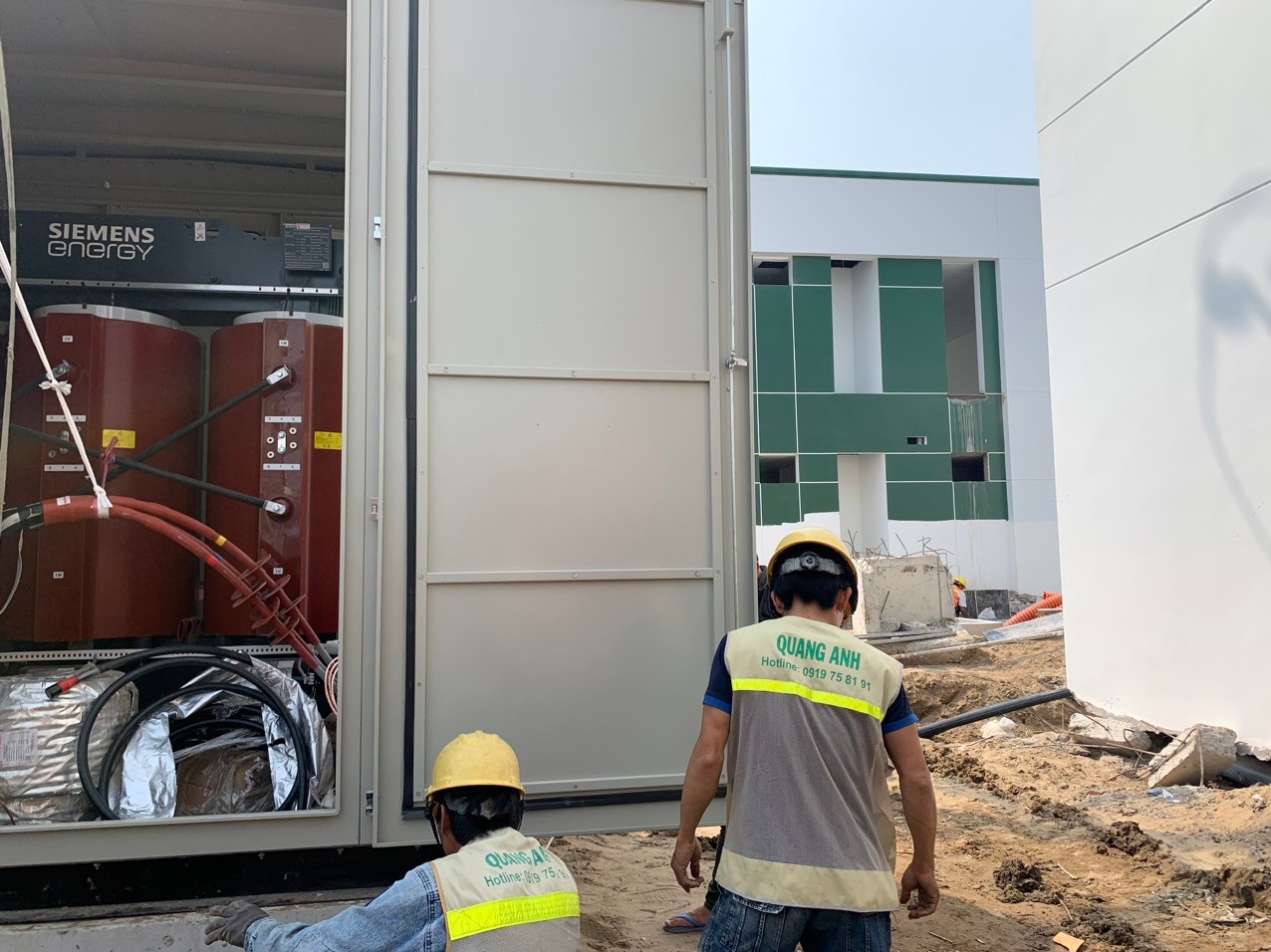

Máy biến áp dầu hoặc khô – Quang Anh lắp máy biến áp khô Siemens
Máy biến áp được sử dụng trong trạm Kiosk được sản xuất bởi các thương hiệu THIBIDI, SHIHLIN, EMC, EEMC, Sanaky, Siemens, Schneider, ABB
Thông số kỹ thuật máy biến áp:
+ Công suất định mức: từ 30kVA đến 7500kVA.
+ Điện áp định mức: 22 (15) / 0.4kV.
+ Loại: biến áp ngâm dầu, làm mát tự nhiên.
+ Số pha: 3 pha.
+ Tần số định mức: 50Hz.
+ Sứ xuyên trung thế: sứ plug-in.
+ Cấp cách điện: A.
+ Thông số tổn hao: Tổn hao có tải, tổn hao không tải, dòng điện không tải, ngắn mạch trở kháng: theo tiêu chuẩn của Điện lực.
Thiết bị đóng cắt và bảo vệ phía trung thế
Quang Anh lắp Recloser 24Kv 630A
Thông số kỹ thuật của thiết bị đóng cắt và bảo vệ phía trung thế:
+ Điện áp định mức: 24kV.
+ Dòng điện định mức:
+ Lộ mạch chính (lộ vào): 400A hoặc 630A.
+ Lộ máy biến áp (lộ ra) bảo vệ bằng chì trung thế: 200A.
+ Khả năng chịu dòng ngắn mạch: 20kA/1s hoặc 20kA/3s.
+ Tần số định mức: 50Hz.
+ Nhãn hiệu tủ trung thế: Siemens, ABB, Schneider, SEL
Thiết bị đóng cắt và bảo vệ phía hạ thế
Tủ hạ thế ACB, MCCB & bù công suất phản kháng
Thông số kỹ thuật của máy cắt hạ thế:
+ Điện áp định mức: 400V.
+ Dòng điện định mức: 50A ÷ 2000A.
+ Số cực: 3 – 4 cực.
+ Tần số: 50Hz.
+ Loại máy cắt: MCCB hoặc ACB.
+ Khả năng chịu dòng ngắn mạch: từ 25kA đến 75kA.
+ Nhãn hiệu máy cắt hạ thế: Siemens, Schneider, Mitsubishi, LS, Hyundai, …
Ngoài ra, tủ hạ thế còn có các thiết bị khác như: đèn báo pha, vôn kế, ampe kế, cầu chì hạ thế,…
Cáp và phụ kiện
Trạm Kiosk được cung cấp kèm theo các loại cáp sau:
+ Sử dụng cáp trung thế 24kV để kết nối từ máy biến áp đến tủ trung thế bằng đầu nối cáp trung thế dạng elbow hoặc dạng thẳng.
+ Cáp hoặc thanh cái đồng hạ thế nối từ máy biến áp qua máy cắt hạ thế.
+ Cung cấp đầu nối cáp ngầm lộ vào nếu có yêu cầu của khách hàng.
