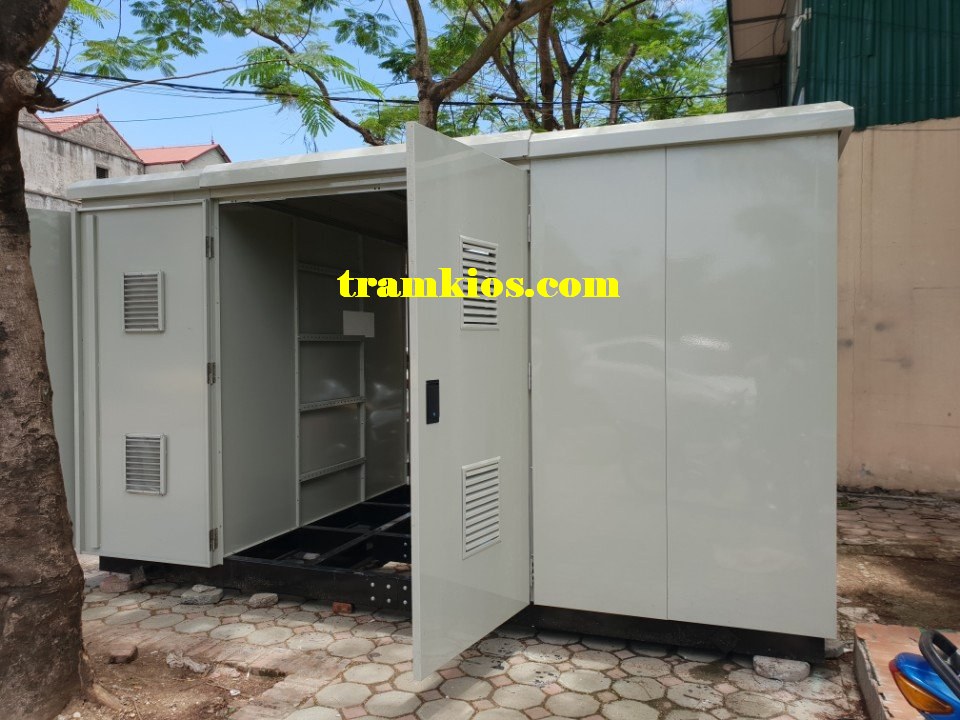

TRẠM KIOS 560KVA
Thử nghiệm các thiết bị bên trong trạm kios 560kva
Tất cả các thiết bị bên trong trạm Kiosk 560kva được thử nghiệm theo tiêu chuẩn riêng.
Thiết bị đóng cắt và bảo vệ trung thế thử nghiệm theo tiêu chuẩn IEC 62271-200.
Máy biến áp phân phối thử nghiệm theo tiêu chuẩn TCVN 6306, IEC 60076.
Thiết bị đóng cắt và điều khiển hạ thế thử nghiệm theo tiêu chuẩn IEC 60439.
VẬT TƯ TRẠM COMPACT 560KVA | ||||||||
Tp.Hồ Chí Minh, ngày 01 tháng 09 năm 2019 | ||||||||
Stt | Tên – Quy cách vật tư | Mã hàng | Nhà SX | Đvt | Slg | Đơn giá | Thành tiền | Ghi chú |
TRẠM COMPACT 560KVA |
||||||||
I |
PHẦN VỎ TRẠM |
|||||||
A | Vỏ trạm Kios 560KVA | QAK | QA | Tủ | ||||
1 | Vỏ trạm kioss kích thước H2330 x W(L)3760 x D2420 x 2mm, trong đó chân đế cao 100, mai che cao 200, chia làm 3 ngăn (ngăn RMU, ngăn MBA, ngăn MSB), có vách ngăn, tủ tháo lắp | Inox 304 | QA | Cái | Việt Nam | |||
2 | Phụ kiện bao gồm (đèn chiếu sáng trong trạm, quạt hút, công tắc) | Việt Nam | QA | Lô | Việt Nam | |||
II |
NGĂN TRUNG THẾ
|
|||||||
1 | Tủ RMU RM6 3 ngăn (2 vào, 1 ra) 630A, 20Ka/3s (ngăn lộ ra máy biến áp sử dụng dao cắt tải 200A, 20/3s | RM6 NE-IQI |
Schneider | Tủ | 1 | China | ||
2 | Đầu cáp T-Plus 3×50 (1 ngăn vào) | 3×50 | 3M | Bộ | 1 | China | ||
3 | Đầu cáp T-Plus 3×50 (1 ngăn ra) | 3×50 | 3M | Bộ | 1 | China | ||
III |
NGĂN MÁY BIẾN ÁP |
|||||||
1 | Máy biến áp 560KVA+Sứ Plug-in | 1 | ||||||
2 | Đầu Ebow 3×50(lắp máy biến áp) | 3×50 | 3M | Bộ | 1 | Việt Nam | ||
3 | Cáp ngầm 24kVCXV/SE/DSTA 3×50 (từ RMU qua MBA) | 1 | ||||||
IV |
NGĂN HẠ THẾ |
|||||||
A | Tủ MCCB 1000A & Tụ bù | QAK | QA | Tủ | 1 | |||
1 | Vỏ tủ kích thước H1600 x W1300 x D450 x 2mm, có chân đế 100, 2 ngăn đứng | Inox 304 | QA | Cái | 1 | Việt Nam | ||
A1 | NGĂN MCCB | |||||||
1 | MCCB 3P 1000A | Mitsubishi | Cái | 1 | Japan | |||
2 | Biến dòng đo lường 1000/5A | MCT | CNC | Cái | 3 | Taiwan | ||
3 | Đồng hồ Ampe + chuyển mạch | YP96 | CNC | Cái | 1 | Taiwan | ||
4 | Đồng hồ Voll + chuyển mạch | YP96 | CNC | Cái | 1 | Taiwan | ||
5 | Cầu chì + chân đế | RT18 | Ilec | Cái | 3 | India | ||
6 | Đèn báo pha (xanh+vàng+đỏ) | D22 | CNC | Cái | 3 | Việt Nam | ||
7 | Phụ kiện + công lắp đặt | Việt Nam | QA | Lô | 1 | Việt Nam | ||
A2 | NGĂN TỤ BÙ 200Kvar | |||||||
1 | MCCB 3P 1000A | Mitsubishi | Cái | 1 | Japan | |||
2 | Contactor 3P 35A | SN-35 | Mitsubishi | Cái | 4 | Japan | ||
3 | Bộ điều khiển tụ bù 4 cấp | 4 cấp | SK | Cái | 1 | Việt Nam | ||
4 | Tụ bù 3P 440V 20Kvar (tụ khô) | 20Kvar | Ducati | Cái | 10 | Italia | ||
5 | Đồng hồ Ampe + Ampe | YP96 | CNC | Cái | 2 | Taiwan | ||
6 | Biến dòng đo lường 600/5A | MCT | CNC | Cái | 1 | Taiwan | ||
7 | Cầu chì + chân đế | RT18 | Ilec | Cái | 6 | India | ||
8 | Đèn báo pha (xanh+vàng+đỏ) | D22 | CNC | Cái | 3 | Việt Nam | ||
9 | Dây cáp + phụ kiện | VN | QA | Lô | 1 | Việt Nam | ||
V |
PHỤ KIỆN ĐẤU NỐI TRONG TRẠM |
|||||||
1 | Dây cáp CV/PVC (từ MBA qua tủ MSB) | CV/PVC | Việt Nam | Lô | 1 | Việt Nam | ||
2 | Đầu coss 300mm2 + Mũ chụp | Coss đồng | Việt Nam | Lô | 1 | Việt Nam | ||
VI |
NHÂN CÔNG ĐẤU NỐI + PHỤ KIỆN |
|||||||
1 | Phụ kiện | Việt Nam | QA | Lô | 1 | Việt Nam | ||
2 | Nhân công đấu nối hoàn thiện trong trạm Kios | Việt Nam | QA | Lô | 1 | Việt Nam | ||
TỔNG CỘNG TRƯỚC THUẾ | ||||||||
THUẾ V.A.T 10% | ||||||||
TỔNG CỘNG SAU THUẾ | ||||||||
Bằng chữ: | ||||||||
Ghi Chú |
||||||||
Chi phí vận chuyển: Chưa bao gồm chi phí vận chuyển ra ngoài phạm vi Tp.Hồ Chí Minh. | ||||||||
Chi phí bốc sếp: Mỗi bên chịu một đầu. | ||||||||
Thời gian giao hàng: Thoả thuận khi đặt hàng. | ||||||||
Thanh toán 50% ngay khi xác nhận đặt hàng, còn lại 50% thanh toán trước khi thông báo nhận hàng. | ||||||||
Thông tin chuyển khoản: | ||||||||
Hàng hóa đạt tiêu chuẩn ISO 9001:2015, Hợp Chuẩn, Hợp Quy. | ||||||||
Thông báo giá này có giá trị trong vòng 10 ngày kể từ ngày ký | ||||||||
Rất mong sự phản hồi hợp tác của quý công ty ! | ||||||||
