trạm kios

Cung cấp lắp đặt trạm kios công suất từ 160KVA đến 7500KVA và cung cấp vỏ trạm kios các loại, sơn tĩnh điện, inox…

DỊCH VỤ

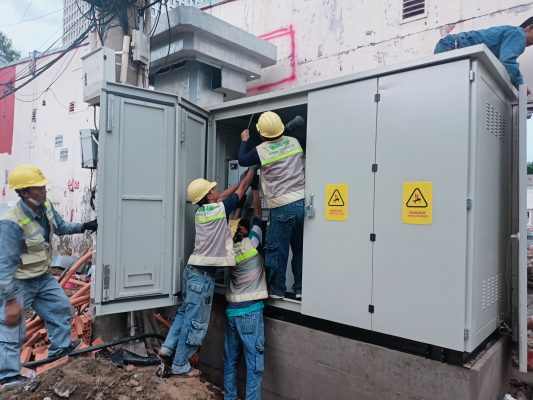

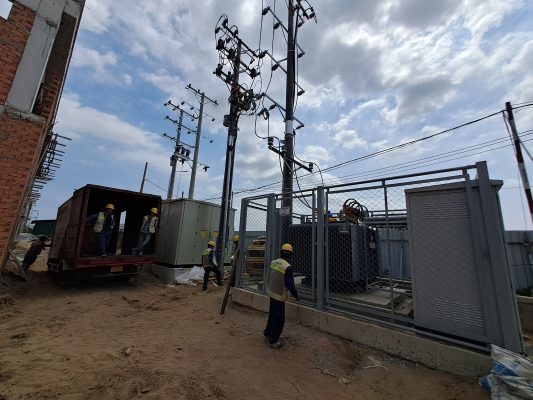

QUANG ANH cung cấp dịch vụ lắp đặt trọn gói trạm kios cho khách hàng, công suất từ 160KVA đến 7500KVA. Trạm Kiosk hợp bộ được thiết kế với tiêu chuẩn an toàn cao, sản xuất trên công nghệ máy móc hiện đại gồm: vỏ trạm, chân đế, thân trạm, mái, hệ thống thông gió, mương cáp.

TIN TỨC - SỰ KIỆN
trạm kiosk

Thông tin kỹ thuật, tiêu chuẩn, vật tư trạm biến áp kios các loại. Sự kiện trong nước, quốc tế về khoa học công nghệ, kỹ thuật.

QUANG ANH - Quang Anh Construction Electricity Company Limite

332+

Dự án đã thực hiện

711+

Khách hàng

24/24h

Hỗ trợ khách hàng

100%

Khách hàng hài lòng

CÁC LOẠI TRẠM BIẾN ÁP KIOS THEO CÔNG SUẤT

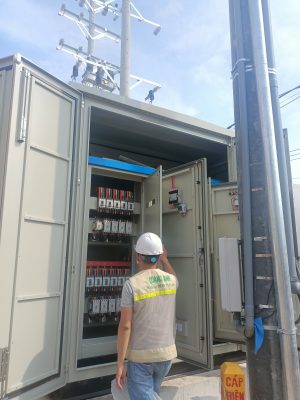

Trạm biến áp hợp bộ kiểu kios hay còn gọi là trạm kios được QUANG ANH thiết kế và chế tạo gồm bốn khối thống nhất theo sơ đồ bố trí sau:

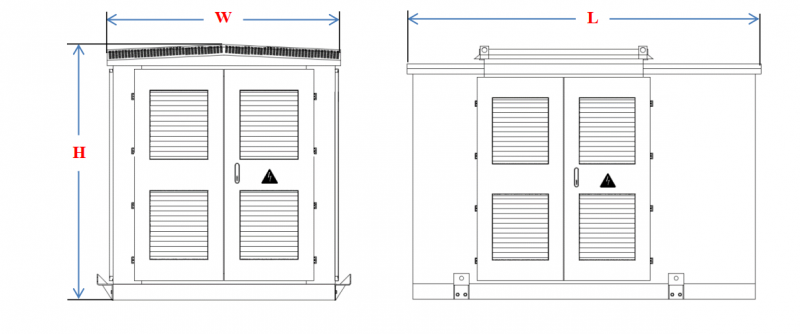

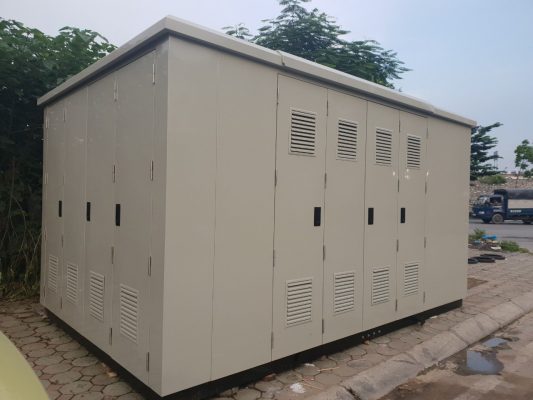

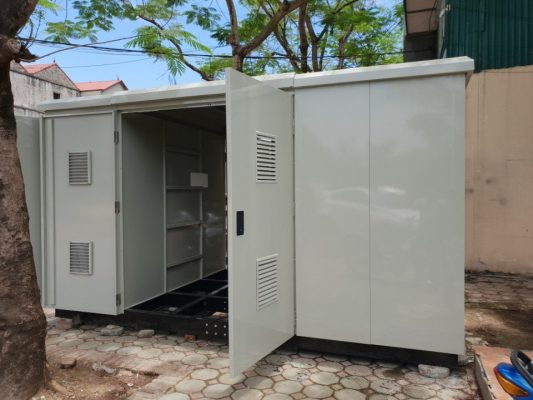

Vỏ trạm kios sơn tĩnh điện hoặc inox 304, dùng cho trạm biến áp có công suất từ 160KVA đến 7500KVA, trong đó chân đế cao 100, mái che cao 200, chia làm 3 ngăn (ngăn RMU, ngăn MBA, ngăn MSB), có vách ngăn, tủ tháo lắp. Phụ kiện bao gồm (đèn chiếu sáng trong trạm, quạt hút, công tắc).

Ngăn trung thế: Tủ RMU 2,3,4 ngăn, hãng Eaton, Schneider, SEL, ABB…. Đầu cáp T-Plus ngăn vào, ngăn ra 3M….

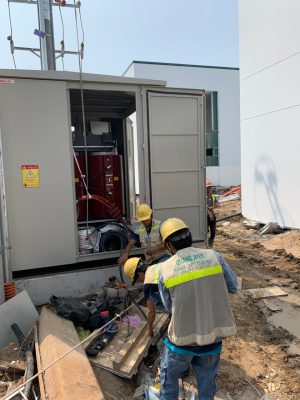

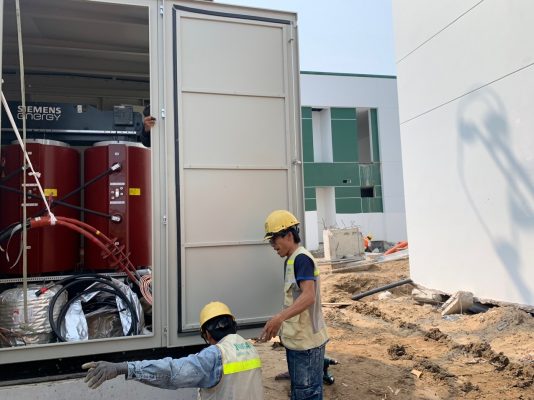

Ngăn máy biến áp: Máy biến áp 160KVA – 7500KVA, 22/0,4KV các hãng THIBIDI, EMC, SANAKY, SHIHLIN, HEM, Sứ Plug-in, Đầu Elbow, T-plug 3M. Cáp ngầm 24kV CXV/SE/DSTA , Cadivi, Tài Trường Thành, Thịnh Phát, LS….

Ngăn hạ thế: Tủ MSB & tụ bù, sử dụng thiết bi đóng cắt LS, Schneider, Mitsubishi….các thiết bị bảo vệ, đo lường và thiết bị đấu nối tủ điện khác

Quý khách có nhu cầu mua vỏ trạm kios, lắp đặt trạm kios trọn gói. Vui lòng liên hệ QUANG ANH để nhận được tư vấn miễn phí và báo giá chi tiết thiết bị trạm kios các loại.

trạm kios 200kva

Trạm biến áp hợp bộ kiểu Kiosk 200KVA do QUANG ANH thiết kế và chế tạo có công suất đến 3500kVA, điện áp 22kV.Trạm biến áp hợp bộ kiểu Kios 200KVA bao gồm vỏ trạm có chứa máy biến áp phân phối; sử dụng thiết bị đóng cắt, bảo vệ phía trung thế – hạ thế, hệ thống đo lường, dây cáp và các phụ kiện của các hãng: Siemens, ABB, General Electric (GE), Schneider, LS, … đảm bảo việc cung cấp điện năng an toàn.

trạm kios 250kva

Mỗi trạm kiosk 250kva được kiểm tra thử nghiệm đạt yêu cầu xuất xưởng tại phòng thí nghiệm cao áp đạt chuẩn, các hạng mục thử nghiệm xuất xưởng: Thử nghiệm điện áp nguồn riêng biệt: 50KV trong một phút. Thử nghiệm điện môi trên mạch điện phụ. Thử nghiệm chức năng

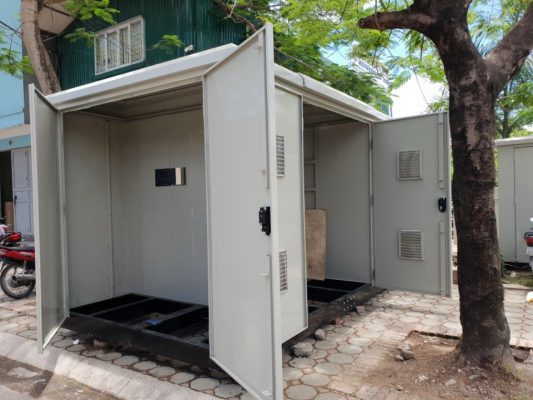

trạm kios 320kva

Thử nghiệm điển hình trạm kios 320kva. Thử nghiệm điện môi đối với phần kết nối giữa thiết bị đóng cắt và bảo vệ trung thế với máy biến thế 320kva và giữa máy biến thế với bảng điện hạ thế. Thử độ tăng nhiệt

trạm kios 400kva

Trạm kios 400kva an toàn khi có sự cố phát sinh hồ quang bên trong tủ trung thế: IAC-AB.
Khả năng chịu dòng sự cố trạm kios 400kva: 20kA/1s hoặc 20kA/3s.
Mức cách điện định mức:
+ Điện áp chịu đựng tần số công nghiệp: 50kV trong 1 phút.
+ Điện áp chịu đựng xung sét: 125kV (1.2/50)μs.

Thử nghiệm các thiết bị bên trong trạm kios 560kva
Tất cả các thiết bị bên trong trạm Kiosk 560kva được thử nghiệm theo tiêu chuẩn riêng.
Thiết bị đóng cắt và bảo vệ trung thế thử nghiệm theo tiêu chuẩn IEC 62271-200.
Máy biến áp phân phối thử nghiệm theo tiêu chuẩn TCVN 6306, IEC 60076.
Thiết bị đóng cắt và điều khiển hạ thế thử nghiệm theo tiêu chuẩn IEC 60439.

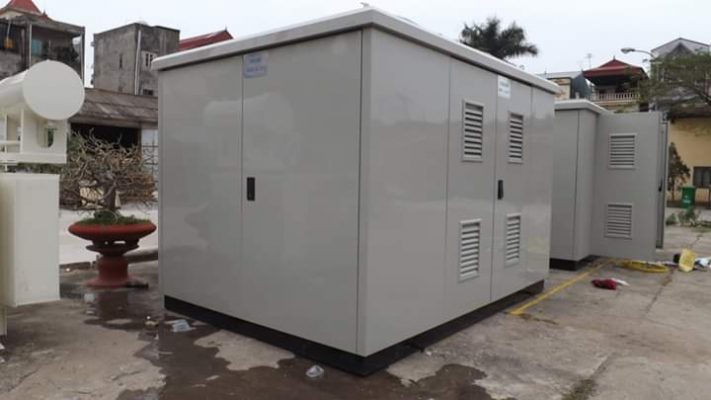

Trạm Kios 630kva được cung cấp kèm theo các loại cáp sau:
Sử dụng cáp trung thế 24kV để kết nối từ máy biến áp đến tủ RMU ( Schneider, SEL, ABB….) bằng đầu nối cáp trung thế dạng elbow hoặc dạng thẳng.
Cáp hoặc thanh cái đồng hạ thế nối từ máy biến áp qua máy cắt hạ thế.
Cung cấp đầu nối cáp ngầm lộ vào nếu có yêu cầu của khách hàng.

Máy biến áp được sử dụng trong trạm Kiosk được sản xuất bởi các hãng THIBIDI, SHIHLIN, EMC, AGE, HEM, SANAKY, HBA, MBA…..theo yêu cầu của khách hàng.
Thông số kỹ thuật máy biến áp:
Công suất định mức: từ 160kVA đến 3550kVA.
Điện áp định mức: 22 (15) / 0.4kV.
Loại: biến áp ngâm dầu, làm mát tự nhiên.
Số pha: 3 pha.
Tần số định mức: 50Hz.

Việc lựa chọn thiết bị lắp trong trạm Kiosk 800KVA là một vấn đề quan trọng ảnh hưởng đến chất lượng của trạm.
Mỗi thiết bị khi đưa vào lắp đặt đều phải có chứng minh nguồn gốc xuất xứ, đạt tiêu chuẩn thử nghiệm điển hình theo quy định của từng thiết bị đó.

Đầu nối phía trung thế trạm kios 1000kva : đầu nối cáp trung thế lộ vào được cung cấp tùy theo yêu cầu của khách hàng.
Hạ thế trạm kiosk 1000kva được nối đến máy biến áp: bằng cáp/ thanh cái đồng, đầu cosse có kích cỡ phù hợp với công suất máy biến áp.

Thiết bị đóng cắt và bảo vệ phía hạ thế trạm kios 1250kva
Thông số kỹ thuật của máy cắt hạ thế:
Điện áp định mức: 400V.
Dòng điện định mức: 50A ÷ 2000A.
Số cực: 3 – 4 cực.
Tần số: 50Hz.

Thiết bị đóng cắt và bảo vệ phía hạ thế trạm kios 1500kva
Loại máy cắt: MCCB hoặc ACB.
Khả năng chịu dòng ngắn mạch: từ 25kA đến 75kA.
Nhãn hiệu máy cắt hạ thế: Siemens, Schneider, Mitsubishi, LS, Hyundai, …
Ngoài ra, tủ hạ thế còn có các thiết bị khác như: đèn báo pha, vôn kế, ampe kế, cầu chì hạ thế

Trạm Kios 1600kva được cung cấp kèm theo các loại cáp sau:
Sử dụng cáp trung thế 24kV để kết nối từ máy biến áp đến tủ trung thế bằng đầu nối cáp trung thế dạng elbow hoặc dạng thẳng.
Cáp hoặc thanh cái đồng hạ thế nối từ máy biến áp qua máy cắt hạ thế.

Máy biến áp phân phối dùng cho trạm kios 2000kva thử nghiệm theo tiêu chuẩn TCVN 6306, IEC 60076.
Thiết bị đóng cắt và điều khiển hạ thế thử nghiệm theo tiêu chuẩn IEC 60439.

Điều kiện lắp đặt trạm kios 2500kva
Độ cao tuyệt đối: không vượt quá 1000m.
Nhiệt độ môi trường theo tiêu chuẩn IEC 60694:
Nhiệt độ lớn nhất của môi trường xung quanh: 500C.
Nhiệt độ nhỏ nhất của môi trường xung quanh: -50C.

Ưu điểm trạm kios 3000kva
An toàn cho người vận hành và người xung quanh.
Bảo vệ máy biến áp vượt trội, đảm bảo tuổi thọ thiết bị.
Cải thiện độ tin cậy chất lượng điện.
Chi phí lắp đặt thấp.
Được thiết kế và chế tạo sẵn, thi công lắp đặt dễ dàng, nhanh chóng.
Tiết kiệm không gian lắp đặt và tăng tính mỹ quan của khu vực.

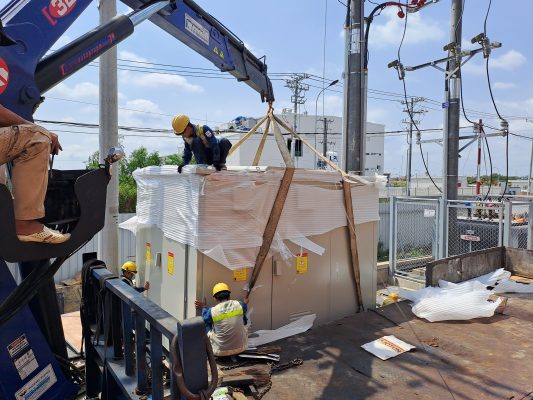

Trạm kios 7500KVA sử dụng vỏ trạm kios bằng sơn tĩnh điện hoặc Inox 304 theo yêu cầu của khách hàng. Có thể lắp ráp tại công trình hoặc vận chuyển đến công trình sau khi đã lắp đặt hoàn thiện. Dễ dàng lắp đặt, vận hành an toàn
