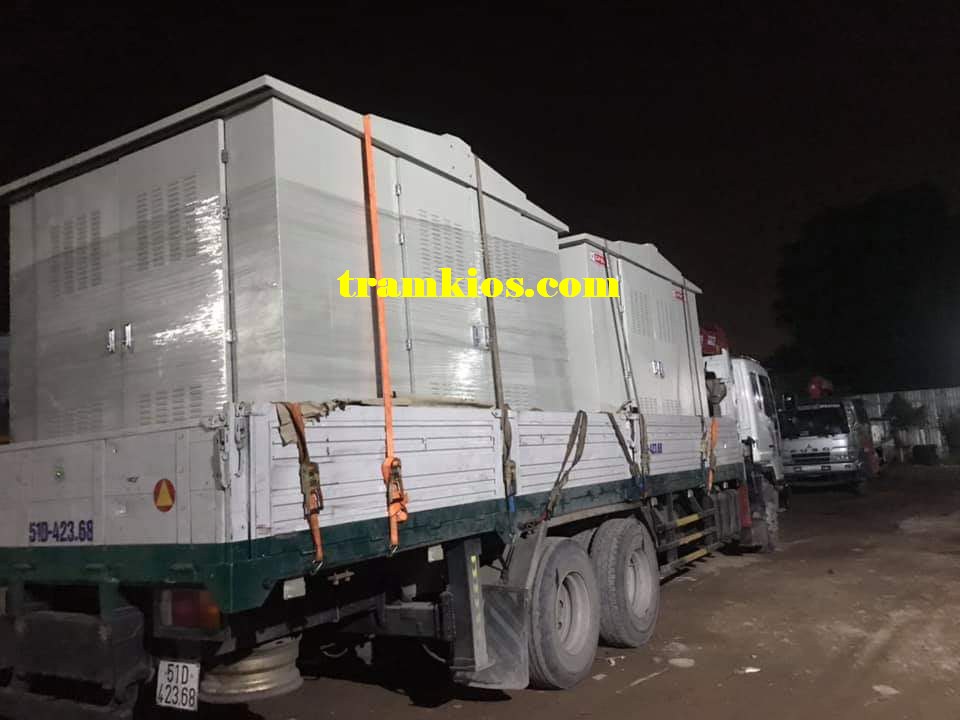

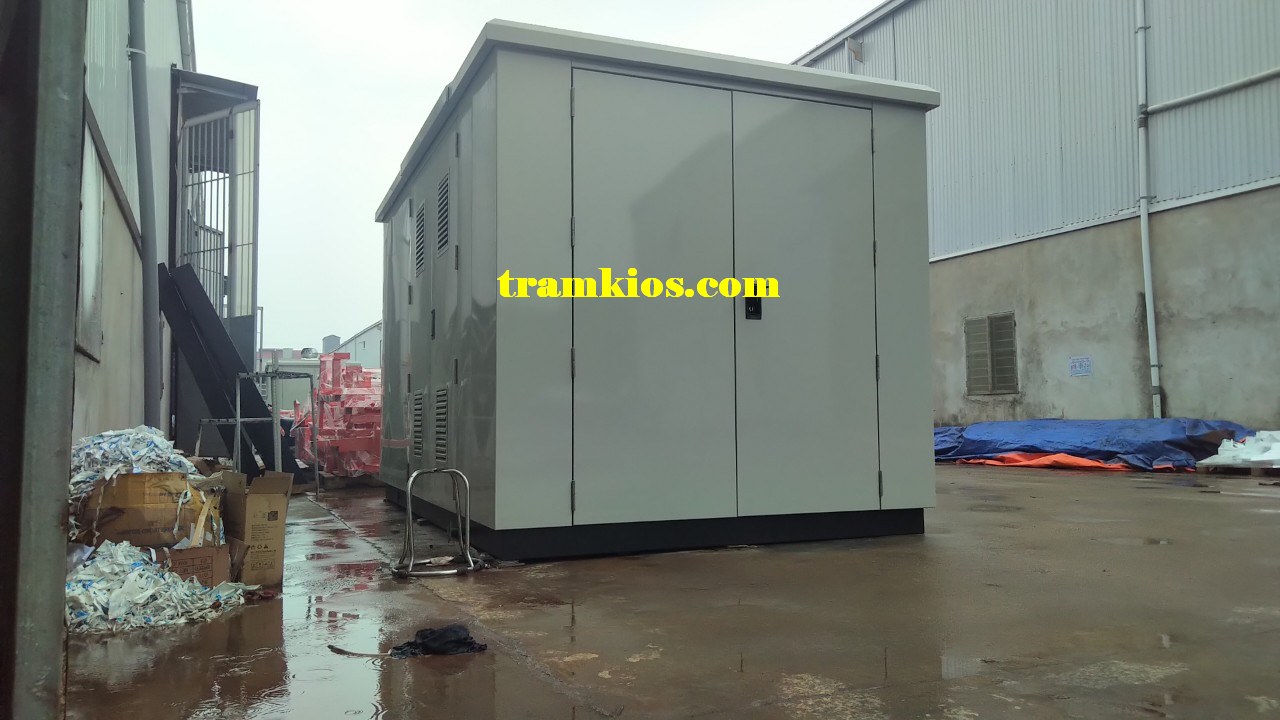

TRẠM KIOS 1500KVA
Thiết bị đóng cắt và bảo vệ phía hạ thế trạm kios 1500kva
Loại máy cắt: MCCB hoặc ACB.
Khả năng chịu dòng ngắn mạch: từ 25kA đến 75kA.
Nhãn hiệu máy cắt hạ thế: Siemens, Schneider, Mitsubishi, LS, Hyundai, …
Ngoài ra, tủ hạ thế còn có các thiết bị khác như: đèn báo pha, vôn kế, ampe kế, cầu chì hạ thế
| VẬT TƯ TRẠM COMPACT 1500KVA | ||||||||
| Tp.Hồ Chí Minh, ngày 01 tháng 09 năm 2019 | ||||||||
| Stt | Tên – Quy cách vật tư | Mã hàng | Nhà SX | Đvt | Slg | Đơn giá | Thành tiền | Ghi chú |
TRẠM COMPACT 1500KVA
|
||||||||
| I |
PHẦN VỎ TRẠM |
|||||||
| A | Vỏ trạm Kios 1500KVA | QAK | QA | Tủ | ||||
| 1 | Vỏ trạm kioSK kích thước H2500 x W(L)4000 x D2500 x 2mm, trong đó chân đế cao 100, mai che cao 200, chia làm 3 ngăn (ngăn RMU, ngăn MBA, ngăn MSB), có vách ngăn, tủ tháo lắp | Inox 304 | QA | Cái | Việt Nam | |||
| 2 | Phụ kiện bao gồm (đèn chiếu sáng trong trạm, quạt hút, công tắc) | Việt Nam | QA | Lô | Việt Nam | |||
| II |
NGĂN TRUNG THẾ
|
|||||||
| 1 | Tủ RMU RM6 3 ngăn (2 vào, 1 ra) 630A, 20Ka/3s (ngăn lộ ra máy biến áp sử dụng dao cắt tải 200A, 20/3s | RM6 NE-IQI |
Schneider, SEL, ABB | Tủ | 1 | China, INDONESIA, ITALIA | ||
| 2 | Đầu cáp T-Plus 3×50 (1 ngăn vào) | 3×50 | 3M | Bộ | 1 | China | ||
| 3 | Đầu cáp T-Plus 3×50 (1 ngăn ra) | 3×50 | 3M | Bộ | 1 | China | ||
| III |
NGĂN MÁY BIẾN ÁP
|
|||||||
| 1 | Máy biến áp 1500KVA+Sứ Plug-in | AGE, HEM, MBA, HBA | 1 | THIBIDI, SHIHLIN, SANAKY | ||||
| 2 | Đầu Ebow 3×50(lắp máy biến áp) | 3×50 | 3M | Bộ | 1 | Việt Nam | ||
| 3 | Cáp ngầm 24kVCXV/SE/DSTA 3×50 (từ RMU qua MBA) | 1 | ||||||
| IV |
NGĂN HẠ THẾ
|
|||||||
| A | Tủ ACB 3200A & Tụ bù | QAK | QA | Tủ | 1 | |||
| 1 | Vỏ tủ kích thước H1700 x W1500 x D550 x 2mm, có chân đế 100, 2 ngăn đứng | Inox 304 | QA | Cái | 1 | Việt Nam | ||
| A1 | NGĂN ACB 3200A | |||||||
| 1 | ACB 3P 3200A | Mitsubishi | Cái | 1 | Japan | |||
| 2 | Biến dòng đo lường 4000/5A | MCT | CNC | Cái | 3 | Taiwan | ||
| 3 | Đồng hồ Ampe + chuyển mạch | YP96 | CNC | Cái | 1 | Taiwan | ||
| 4 | Đồng hồ Voll + chuyển mạch | YP96 | CNC | Cái | 1 | Taiwan | ||
| 5 | Cầu chì + chân đế | RT18 | Ilec | Cái | 3 | India | ||
| 6 | Đèn báo pha (xanh+vàng+đỏ) | D22 | CNC | Cái | 3 | Việt Nam | ||
| 7 | Phụ kiện + công lắp đặt | Việt Nam | QA | Lô | 1 | Việt Nam | ||
| A2 | NGĂN TỤ BÙ 600Kvar | |||||||
| 1 | MCCB 3P 1250A | Mitsubishi | Cái | 1 | Japan | |||
| 2 | Contactor 3P 65A | Mitsubishi | Cái | 10 | Japan | |||
| 3 | Bộ điều khiển tụ bù 12 cấp | 12 cấp | SK,MIKRO | Cái | 1 | Việt Nam | ||
| 4 | Tụ bù 3P 440V 30Kvar (tụ khô) | 30Kvar | Ducati, SAMWHA, ENERLUX | Cái | 20 | Italia | ||
| 5 | Đồng hồ Ampe + Ampe | YP96 | CNC | Cái | 2 | Taiwan | ||
| 6 | Biến dòng đo lường 2000/5A | MCT | CNC | Cái | 1 | Taiwan | ||
| 7 | Cầu chì + chân đế | RT18 | Ilec | Cái | 6 | India | ||
| 8 | Đèn báo pha (xanh+vàng+đỏ) | D22 | CNC | Cái | 3 | Việt Nam | ||
| 9 | Dây cáp + phụ kiện | VN | QA | Lô | 1 | Việt Nam | ||
| V |
PHỤ KIỆN ĐẤU NỐI TRONG TRẠM |
|||||||
| 1 | Dây cáp CV/PVC (từ MBA qua tủ MSB) | CV/PVC | Việt Nam | Lô | 1 | Việt Nam | ||
| 2 | Đầu coss 300mm2 + Mũ chụp | Coss đồng | Việt Nam | Lô | 1 | Việt Nam | ||
| VI |
NHÂN CÔNG ĐẤU NỐI + PHỤ KIỆN
|
|||||||
| 1 | Phụ kiện | Việt Nam | QA | Lô | 1 | Việt Nam | ||
| 2 | Nhân công đấu nối hoàn thiện trong trạm Kios | Việt Nam | QA | Lô | 1 | Việt Nam | ||
| TỔNG CỘNG TRƯỚC THUẾ | ||||||||
| THUẾ V.A.T 10% | ||||||||
| TỔNG CỘNG SAU THUẾ | ||||||||
| Bằng chữ: | ||||||||
Ghi Chú |
||||||||
| Chi phí vận chuyển: Chưa bao gồm chi phí vận chuyển ra ngoài phạm vi Tp.Hồ Chí Minh. | ||||||||
| Chi phí bốc sếp: Mỗi bên chịu một đầu. | ||||||||
| Thời gian giao hàng: Thoả thuận khi đặt hàng. | ||||||||
| Thanh toán 50% ngay khi xác nhận đặt hàng, còn lại 50% thanh toán trước khi thông báo nhận hàng. | ||||||||
| Thông tin chuyển khoản: | ||||||||
| Hàng hóa đạt tiêu chuẩn ISO 9001:2015, Hợp Chuẩn, Hợp Quy. | ||||||||
| Thông báo giá này có giá trị trong vòng 10 ngày kể từ ngày ký | ||||||||
| Rất mong sự phản hồi hợp tác của quý công ty ! | ||||||||
| Quang Anh CE CO.,LTD | ||||||||
