Tủ tụ bù đóng vai trò quan trọng trong lưới điện công nghiệp và gia dụng, có nhiệm vụ nâng cao hệ số công suất, giảm điện tổn hao và tiết kiệm chi phí vận hành.
Khái niệm và vai trò cơ bản của tủ tụ bù
Tủ tụ bù là một giải pháp kỹ thuật bao gồm các tụ bù được đấu song song với tải, với mục tiêu giảm công suất phản kháng, từ đó nâng cao hệ số công suất và giảm thiểu hao phí điện năng. Ngoài cải thiện cos φ, tủ tụ bù còn tối ưu hóa kích thước thiết bị như máy biến áp và đường cáp, đảm bảo hiệu suất vận hành tối đa.
Khái niệm về tủ tụ bù
Tủ tụ bù là một bộ phận điện tử quan trọng, chịu trách nhiệm bù công suất phản kháng, tăng hiệu quả sử dụng hệ thống điện. Gồm các thành phần chính như tụ bù điện, thiết bị đóng ngắt, bộ điều khiển tự động, và các phụ kiện đi kèm như cuộn kháng lọc sóng hài, thiết bị aptomat và quạt tản nhiệt. Tụ bù là các tụ điện công nghiệp, kết hợp vật dẫn và cách điện bằng điện môi, đảm bảo chức năng tích trữ và giải phóng điện theo điện dung (C=Q/U).
Vai trò cơ bản của tủ tụ bù
- Tăng hệ số công suất (cosφ): Với việc bù công suất phản kháng hiệu quả, tủ tụ bù giúp duy trì giá trị cosφ, nâng cao độ hiệu quả năng lượng và giảm tải lưới điện.
- Giảm công suất phản kháng: Nhờ tủ tụ bù, lượng tổn hao điện giảm, tác động tích cực đến chi phí năng lượng và bảo vệ tiêu thụ điện tốt hơn.
- Cải thiện độ ổn định hệ thống: Nhờ tủ tụ bù, điện áp ổn định hơn, hạn chế hiệu ứng sụt áp, nâng cao chất lượng điện cho các thiết bị điện tử.
- Bảo vệ thiết bị điện lâu dài: Với các thiết bị bảo vệ dòng và điện áp quá tải, cũng như khả năng lọc sóng hài, tủ tụ bù kéo dài tuổi thọ các thiết bị điện trong hệ thống.
- Giảm chi phí điện: Cải thiện hệ số công suất giúp doanh nghiệp giảm chi phí vận hành và tránh được các khoản phạt từ công suất phản kháng.
Ổn định điện và tiết kiệm chi phí là hai giá trị không thể thiếu mà tủ tụ bù mang lại, giúp duy trì hoạt động ổn định của mọi hệ thống điện trong môi trường công nghiệp hiện đại.
Cấu trúc của tủ tụ bù
Tủ tụ bù gồm các phần chính như tụ bù điện, contactor, bộ điều khiển tự động hoặc điều khiển bằng tay, quạt làm mát và điện trở sấy. Tụ bù gồm hai bản cực nhôm, cách điện bởi lớp điện môi, đảm bảo độ bền và tính an toàn cho hoạt động của hệ thống.
Là thành phần không thể thay thế trong lưới điện công nghiệp, tủ tụ bù có chức năng bù công suất phản kháng, tiết kiệm năng lượng và tránh các khoản phạt công suất vượt ngưỡng. Cấu tạo tủ tụ bù bao gồm:
- Tụ bù điện: Thành phần cốt lõi, gồm tụ giấy ngâm dầu hoặc tụ khô. Tụ bù điện có bản cực nhôm dài, cách điện bởi điện môi. Tụ bù dầu thích hợp cho hệ thống công suất lớn, trong môi trường điện không ổn định. Tụ bù khô là lựa chọn cho hệ thống có chất lượng điện tốt, với thiết kế gọn nhẹ, dễ lắp đặt.
- Vỏ tủ điện: Vỏ kim loại chắc chắn, thường có kích thước 500x350x200mm, bảo vệ linh kiện bên trong khỏi tác nhân bên ngoài.
- Thiết bị kết nối: Aptomat đảm bảo việc đóng/cắt, cùng khởi động từ điều chỉnh các cấp bù, bảo vệ quá tải trong vận hành.
- Bộ điều khiển: Hệ thống thông minh tự động điều chỉnh tụ bù dựa theo tải và yêu cầu hệ số công suất, đảm bảo bù công suất phản kháng hiệu quả.
- Các phụ kiện: Đồng hồ đo, cuộn kháng lọc sóng hài để giám sát và đảm bảo không bị ảnh hưởng bởi sóng hài điện.
Việc cấu tạo tủ tụ bù cần phù hợp với các yêu cầu kỹ thuật và phân loại kỹ càng theo điện áp hoặc loại tụ bù để đảm bảo bù công suất chính xác và hiệu quả nhất.
Phân loại và cơ chế hoạt động của tủ tụ bù
Phân loại dựa trên cấu trúc tụ bù và điện áp như tụ khô và tụ dầu, hoặc theo cách sử dụng như tụ bù hạ thế 1 pha, 3 pha. Hoạt động của tủ dựa trên cung cấp công suất phản kháng qua bộ tụ bù, điều chỉnh để duy trì hệ số công suất tối ưu.
Tủ tụ bù, giải pháp kỹ thuật không thể thiếu, được phân loại theo cách điều khiển, cấu tạo và ứng dụng, giúp tối ưu hóa vận hành và tiết kiệm năng lượng.
- Theo cách điều khiển:
- Tủ tụ bù tự động: Sử dụng điều khiển tự động điều chỉnh tụ để duy trì hệ số công suất ổn định.
- Tủ tụ bù thủ công: Can thiệp trực tiếp bằng tay từ người vận hành cho việc điều chỉnh.
- Theo cấu tạo và chức năng:
- Tủ tụ bù tĩnh: Tụ điện đi song song với tải.
- Tụ bù tích cực: Dùng biến tần hoặc thiết bị điện tử điều chỉnh công suất linh hoạt.
- Theo cấp bù: Từ 4 đến 14 cấp bù cung cấp giải pháp điều chỉnh công suất tương ứng với tải.
- Theo phương pháp bù: Bao gồm bù nền, bù động, bù nhóm, đáp ứng yêu cầu điện cụ thể.
Nguyên lý của tủ tụ bù là bù công suất phản kháng, cải thiện cosφ, giảm thiểu công suất vô công và tổn hao năng lượng, từ đó tối ưu hóa sử dụng điện.
Tủ tụ bù đo độ lệch pha điện áp với dòng điện để xác định hệ số công suất. Khi hệ số này thấp hơn chuẩn, tủ điều chỉnh tụ bù qua contactor để đưa hệ số về chuẩn. Điều này giúp duy trì hệ số công suất gần 1, tối ưu hóa hiệu suất điện, giảm tổn hao cho lưới điện.
Công thức liên quan
-
Công suất toàn phần (S) liên hệ với công suất tác dụng (P) và công suất phản kháng (Q) theo công thức:
[ S^2 = P^2 + Q^2 ] -
Hệ số công suất:
[ \cos \varphi = \frac{P}{S} ] -
Công suất phản kháng:
[ Q = S \sin \varphi ]
Sử dụng tủ tụ bù giúp giảm công suất phản kháng, tăng hệ số công suất, và tối ưu hóa vận hành năng lượng.
Tủ tụ bù trong lĩnh vực điện
Được sử dụng rộng rãi trong các mạng lưới điện công nghiệp và dân dụng, tủ tụ bù đặc biệt cần thiết tại các nhà máy, xí nghiệp nhiều động cơ và tải cảm kháng, nâng cao hiệu quả và đảm bảo an toàn lưới điện.
Trong lưới điện công nghiệp và các mạng lưới điện khác, tủ tụ bù giữ vai trò chủ chốt trong việc tăng hiệu suất và chất lượng bằng việc bù công suất phản kháng. Điều này đảm bảo hiệu quả hoạt động và hạn chế tổn hao năng lượng điện.
Tối ưu hóa hệ số công suất (cosφ)
Tủ tụ bù có khả năng cải thiện hệ số công suất cosφ bằng cách cung cấp công suất phản kháng cần thiết, đảm bảo điều chỉnh sự lệch pha giữa điện áp và dòng điện, giúp giảm tải quá mức và tiết kiệm chi phí điện năng một cách triệt để. Hệ số công suất được giữ ổn định ở mức 0.95 hoặc cao hơn, giảm áp lực lên lưới điện.
Giảm tổn thất năng lượng và phí vận hành
Một trong các lợi ích quan trọng của tủ tụ bù là giảm lượng công suất vô công, từ đó hạn chế tổn thất năng lượng trên đường dây. Đặc biệt đối với các doanh nghiệp lớn, giữ hệ số công suất trên chuẩn phạt (thường là 0,85) sẽ giảm các chi phí từ điện phản kháng, giúp tăng lợi nhuận.

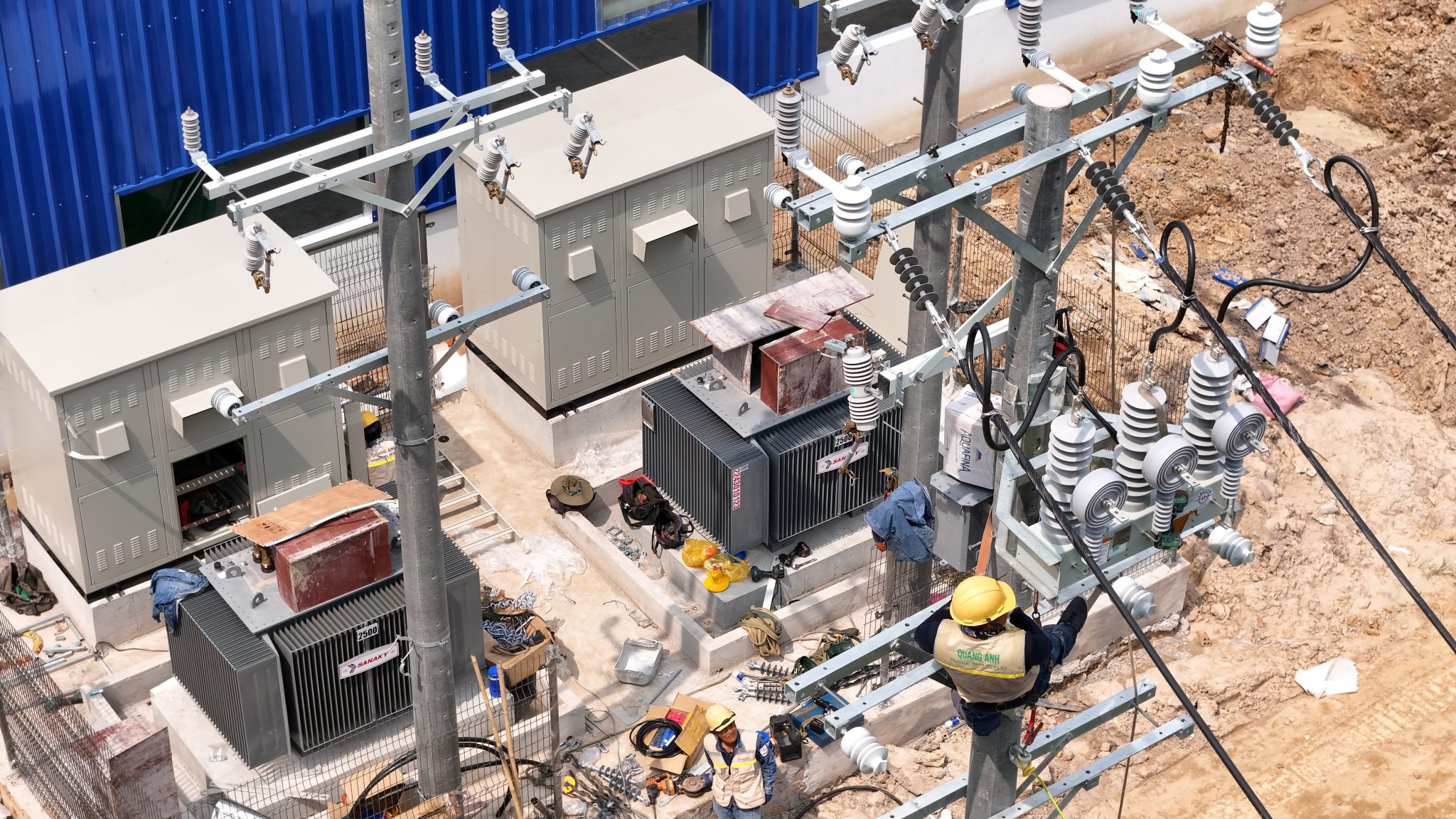

Ứng dụng trong hệ thống điện hạ thế và công nghiệp
Tủ tụ bù rất phổ biến trong các hệ thống điện hạ thế và công nghiệp, đặc biệt là tại những nơi có nhiều thiết bị cảm kháng như động cơ, máy biến áp. Từ nhà máy sản xuất tới trung tâm thương mại đều yêu cầu tủ tụ bù để giữ hiệu suất hoạt động ổn định và đảm bảo hệ số công suất đạt chuẩn quy định.
Khả năng điều chỉnh tự động và linh hoạt
Được trang bị với điều khiển thông minh, tủ tụ bù có thể tự động nhận diện và điều chỉnh công suất phản kháng theo thực tế nhu cầu, giúp duy trì hệ số công suất nhất quán mà không cần nhiều sự can thiệp từ người dùng. Các phương thức bù như bù nền, bù động, bù nhóm có thể thích ứng với các điều kiện vận hành đa dạng.
Tủ tụ bù là yếu tố không thể thiếu để tối ưu hóa hệ thống điện hiện đại, đảm bảo độ tin cậy và tiết kiệm chi phí vận hành triệt để.
Tủ tụ bù đem lại lợi ích to lớn trong việc nâng cao hiệu quả năng lượng, giảm tối đa chi phí và quản lý công suất một cách khoa học. Đây chính là một đầu tư cần thiết giúp hệ thống điện giữ sự ổn định và tiết kiệm năng lượng tối ưu.
