Chi phí đầu tư cho trạm biến áp 1500kVA: Cấu hình, ngân sách và quá trình thực hiện

Phạm vi đầu tư trạm biến áp 1500kVA và các yếu tố tác động đến giá

Phạm vi đầu tư trạm biến áp 1500kVA thường bao gồm thiết kế dự toán, thẩm định thiết kế, cung cấp trang thiết bị chính, xây lắp, thử nghiệm và hoàn tất hồ sơ nghiệm thu. Nếu chỉ nhìn vào công suất 1500kVA và không kiểm tra các đầu việc này, dự toán giữa các đơn vị có thể khác biệt dù cấu hình tưởng như tương đồng.

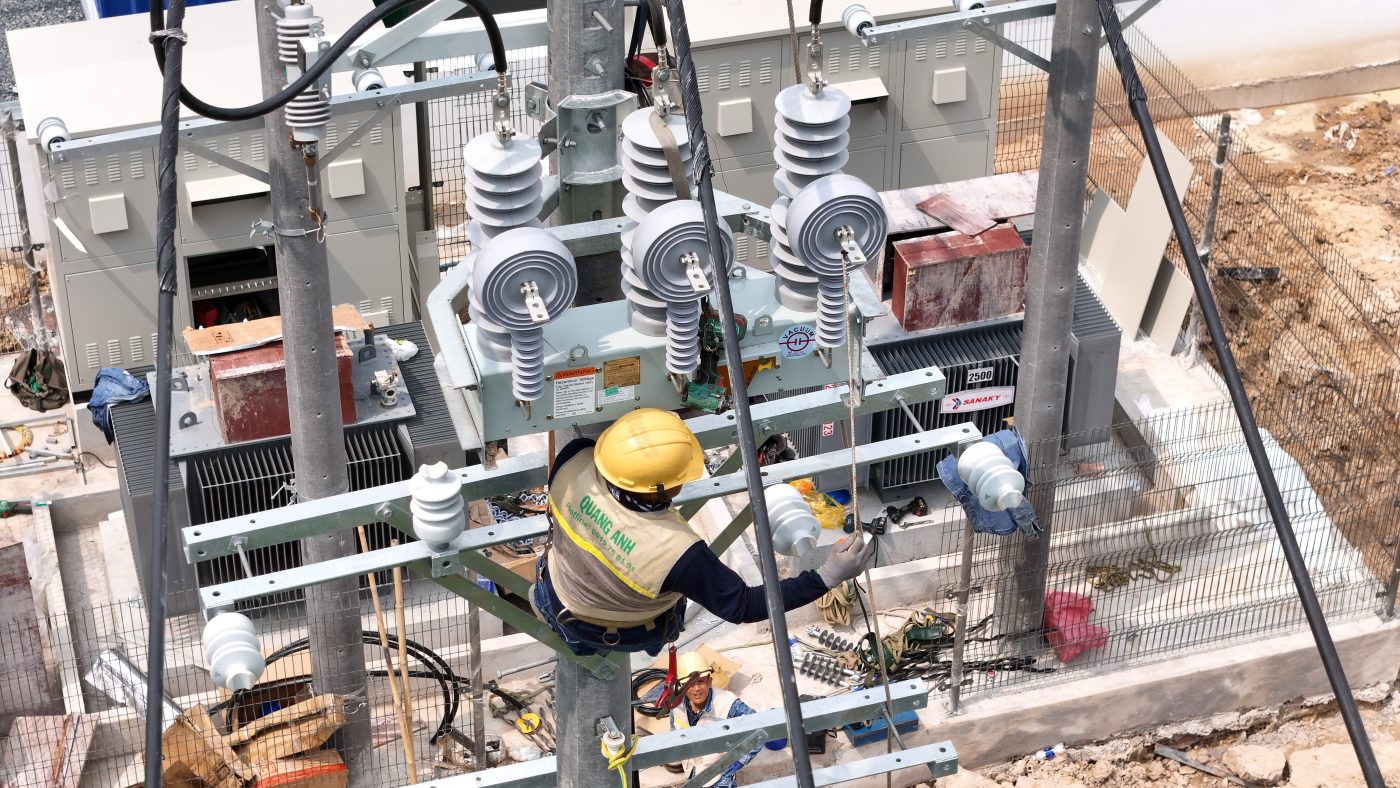

Tại thực địa, chi phí chính thường nằm ở việc xây lắp và đấu nối. Hạng mục này bao gồm nền móng, công cụ hỗ trợ, thiết bị ngoài trời hoặc trạm bệt trong nhà, kèm theo các công việc đấu nối cần có máy móc thi công và phối hợp cắt điện. Khi kiểm tra tại hiện trường nhà máy, chỉ riêng việc lựa chọn loại trạm như giàn ngoài trời, trụ thép hay kios hợp bộ có thể dẫn đến thay đổi đáng kể trong thi công và lắp đặt.

Một nhóm biến số khác xuất phát từ điều kiện đấu nối và thủ tục phê duyệt. Khoảng cách đường dây trung thế vượt 40m có thể phát sinh thêm chi phí kéo cáp; chi phí vận chuyển, máy móc thi công và cắt điện đấu nối cũng thay đổi theo vị trí địa lý và thỏa thuận với đơn vị điện lực. Ngoài ra, hồ sơ phê duyệt lắp đặt, nghiệm thu hoàn công với EVN hoặc Sở Công Thương là bắt buộc, do đó phần hành chính và giám sát thi công thường tạo ra sự khác biệt lớn trong báo giá.

Thiết bị lựa chọn cũng ảnh hưởng trực tiếp đến tổng dự toán, đặc biệt khi cần phải lựa chọn giữa máy biến áp dầu hay khô, cùng với tủ điện bảo vệ theo yêu cầu của hiệu suất và vận hành. Trong bước nghiệm thu hoặc giai đoạn chạy thử, chi phí thử nghiệm máy biến áp và thiết bị không nên được tách rời khỏi dự toán tổng, vì đây là phần liên quan trực tiếp đến khả năng vận hành của trạm. Nếu báo giá chưa nêu rõ về nội dung thử nghiệm, giám sát, thẩm tra hoàn công hoặc phần trước và sau thuế VAT, người mua nên yêu cầu chi tiết rõ ràng để tránh thiếu hạng mục.

Một điểm cần đảm bảo là kiểm tra báo giá có ghi rõ khoảng cách đấu nối trung thế, loại trạm và phạm vi hồ sơ với EVN hay không. Nếu thiếu ba điểm này, rất dễ phát sinh bổ sung sau khi chốt phương án kỹ thuật. Thời gian thực hiện tổng quát khoảng 60 ngày, bao gồm thiết kế 50 ngày và thi công 10 ngày, ảnh hưởng đến chi phí quản lý dự án theo điều kiện thực hiện.

Việc so sánh báo giá nên bắt đầu từ phạm vi công việc trước, sau đó mới so sánh về công suất và thiết bị, như vậy bạn sẽ thấy rõ đâu là chi phí cần thiết để đóng điện, đâu là chi phí có thể thương lượng theo thực tế hiện trường.

Cấu hình thiết bị chính của trạm 1500kVA cần xác định ngay từ đầu

Với hệ thống trạm 1500kVA, các thiết bị chủ yếu cần xác định từ đầu gồm máy biến áp, tủ trung thế (hoặc RMU), tủ hạ thế, ACB chính, hệ bù phản kháng và hệ thống tiếp địa.

Đối với máy biến áp, thường trạm 1500kVA sử dụng máy biến áp dầu do có hiệu suất cao và chi phí thấp; tuy nhiên, máy biến áp khô được lựa chọn khi cần đảm bảo an toàn cháy nổ hoặc khi lắp đặt trong môi trường trong nhà. Trước khi chính thức lựa chọn máy, cần kiểm tra khả năng thông gió, mức nhiệt độ môi trường (hoạt động ở nhiệt độ ≤ 65°C) và khoảng cách an toàn.

Tủ trung thế (MV switchgear) là hạng mục cần thiết cho trạm 1500kVA và bắt buộc phải bao gồm các thiết bị cắt ngắn mạch, bảo vệ quá dòng và đo lường; loại sử dụng có thể là SF6 hoặc VCB phù hợp theo tiêu chuẩn EVN áp dụng. Nếu tuyến trung thế là cáp ngầm hoặc yêu cầu vòng khép kín, cần ưu tiên RMU vì tích hợp cắt, bảo vệ và đo trong một khối, giảm thiểu khối lượng lắp đặt và rủi ro đấu nối thực tế.

Tủ hạ thế cần có ACB chính với định mức phù hợp, thông thường là 2500A–3200A cho trạm 1500kVA; ACB cần có khả năng cắt ngắn mạch và tích hợp các chức năng bảo vệ quá dòng, rỏ điện theo tiêu chuẩn IEC 60947-2. Bộ bù công suất phản kháng thường yêu cầu công suất khoảng 750kVar (khoảng 50% công suất định mức) để tránh bị phạt về công suất phản kháng không đạt yêu cầu; cần xác định kiểu tủ tụ (có cố định hay tự động điều khiển) dựa trên lưu đồ tải trọng thực tế.

• Kiểm tra thực địa: xác nhận loại cáp trung thế (22kV) và phương án đưa nguồn, đo điện trở tiếp địa (≤ 4Ω theo quy chuẩn) trước khi chạy thử.
• Thiết bị đo lường: đồng hồ điện tử 3 pha, Pass 3.14s CT/VT trung thế và khả năng tích hợp SCADA/remote monitoring nếu cần.
• Các yếu tố cấu trúc và môi trường: giá đỡ khung phải chịu tải, chống chịu nước mưa cho trạm ngoài trời, đảm bảo thông gió cho trạm trong nhà.

Cảnh báo trong vận hành: trước khi yêu cầu báo giá, cần khảo sát hiện trường để xác định loại máy biến áp, kiểu tủ trung thế (RMU hay tủ riêng), và thông số ngắn mạch thực tế để chọn lựa ACB có thông số cắt phù hợp. Sau khi chốt các yếu tố cơ bản này, mới tiến hành yêu cầu báo giá chi tiết và lập khối lượng vật tư chính xác.

Bảng giá tham khảo và cách đọc dự toán tránh bỏ sót hạng mục

Dự toán cho trạm biến áp 1500kVA phải phân loại rõ nhóm chi phí chính — thiết bị, xây dựng, cáp, thí nghiệm, đấu nối và chi phí phụ trợ — để tránh bỏ sót hạng mục.

Thực tế, mỗi nhóm chi phí cần ghi nhận các hạng mục và điều kiện cụ thể. Tại hiện trường, lựa chọn loại trạm (giàn, trụ thép, kios) và vị trí (trong nhà/ngoài trời) sẽ tác động trực tiếp đến phương án nền móng, phương tiện thi công và chi phí lắp đặt.

Để đưa ra một mức giá hợp lý cần có dữ liệu thực tế cụ thể; khi khảo sát hiện trường cần kiểm tra loại trạm, vị trí trong/ngoài nhà và khoảng cách đến đường dây trung thế. Các yếu tố lớn gồm loại trạm (giàn/trụ/kios), vị trí và khoảng cách đường dây trung thế (lưu ý: nếu >40m thường điều chỉnh giá).

Dữ liệu tham khảo từ các khoản tạm tính có thể đưa vào dự toán để so sánh: chi phí thiết kế dự toán tạm tính khoảng 48,5 triệu đồng; thẩm định thiết kế và dự toán tạm tính 25 triệu đồng; nghiệm thu hoàn công Sở Công Thương tạm tính khoảng 10 triệu đồng; đấu nối hotline dự phòng tạm tính 100 triệu đồng. Dự toán thường bao gồm VAT 8% trên tổng chi phí trước thuế và yêu cầu thỏa thuận với EVN về phương án đấu nối.

Về mặt tiến độ, hồ sơ dự toán thường hoàn thành khoảng 50 ngày và thi công trọn gói trong khoảng 10 ngày, tổng thời gian tham khảo khoảng 60 ngày. Cảnh báo thực địa: không gộp chi phí vận chuyển, máy móc thi công và giám sát vào một mục tiêu chung nếu chưa khảo sát hiện trường; điều này dễ dẫn tới thiếu sót hạng mục khi nghiệm thu.

Để ra quyết định tiếp theo: thực hiện khảo sát thực địa cùng với thông tin khoảng cách cáp, điều kiện nền móng, thu thập bản vẽ mặt bằng và thỏa thuận yêu cầu đấu nối với EVN để chốt báo giá chi tiết và hoàn tất.

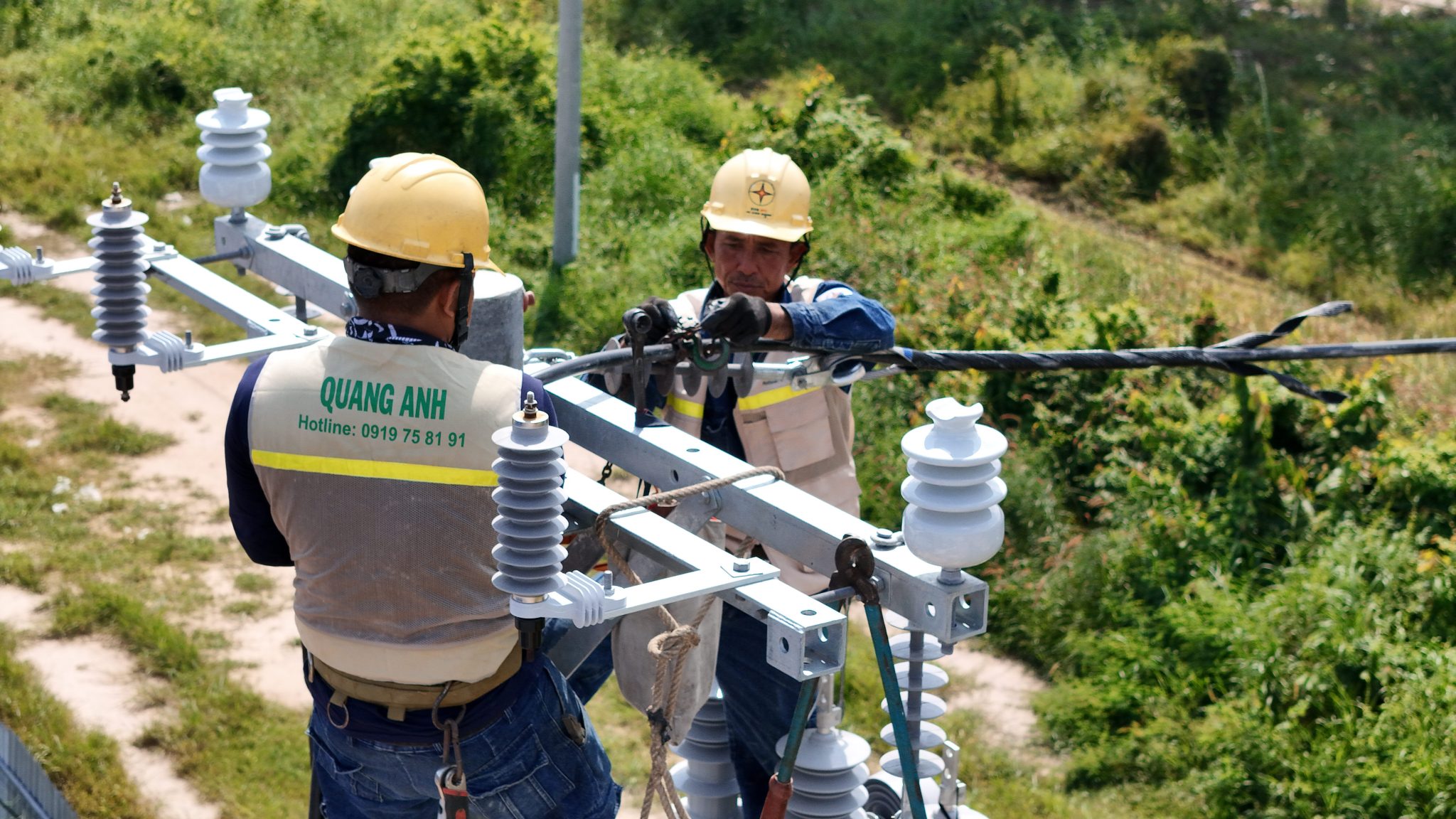

Lựa chọn phương án trạm và tuyến cáp theo mặt bằng, an toàn và vận hành

Lựa chọn trạm và tuyến cáp cần ưu tiên phù hợp với đặc điểm mặt bằng, yêu cầu an toàn và khả năng vận hành, thay vì áp dụng một phương án chung cho mọi vị trí.

Tại thực địa, các yếu tố quyết định bao gồm: không gian có sẵn, khoảng cách đến đường dây trung thế, khả năng tiếp cận bảo trì và rủi ro từ môi trường (sét, ngập nước, khu dân cư). Thường thì trạm nền ngoài trời phù hợp cho khu công nghiệp có mặt bằng rộng và chi phí thấp hơn trạm kiosk, nhưng cần bố trí chống sét và khoảng không thoáng; trạm kiosk hợp bộ ưu tiên cho nhà máy chật hẹp yêu cầu bảo vệ IP54 và lắp đặt nhanh; trạm trong nhà yêu cầu phòng kín với thông gió tốt và ưu tiên MBA khô để giảm rủi ro dầu tràn; trạm giàn hoặc trụ thép phù hợp địa hình cao hoặc cần tách cao độ, dễ dàng tiếp cận khi bảo trì nhưng chi phí khung cao hơn.

Về tuyến cáp: cáp trung thế đi nổi thường tiết kiệm chi phí và thi công nhanh nhưng dễ tổn thương do thời tiết và yêu cầu hành lang rộng; cáp trung thế đi ngầm tăng độ tin cậy và an toàn, phù hợp khu vực đông dân cư, nhưng chi phí đào rãnh và xử lý nền có thể cao hơn, trên thực tế có thể cao gấp 3-5 lần so với phương án nổi, tùy điều kiện mặt bằng. Mạch đơn (radial) đơn giản, chi phí thấp, phù hợp với nhà máy nhỏ và tải ổn định; mạch vòng (ring) tăng độ tin cậy và cho phép tự động hóa AFLR để giảm thời gian mất điện khi có sự cố.

RMU (Ring Main Unit) là thiết bị phân đoạn trung thế hỗ trợ AFLR tự động cô lập sự cố trên mạch vòng; khi bảo trì cần kiểm tra chức năng AFLR và điều kiện cách điện theo điều kiện tại chỗ, tùy theo model và điều kiện vận hành. Vận hành yêu cầu cân nhắc: trạm ngoài trời dễ tiếp cận hơn trạm trong nhà kín, nhưng trạm trong nhà cần quy chuẩn chống cháy; trạm kiosk phù hợp khi cần lắp nhanh và hạn chế xâm nhập.

Quyết định cuối cùng nên dựa trên khảo sát hiện trường: xác định không gian trống, điều kiện tiếp cận bảo trì, yêu cầu an toàn của EVN và điều kiện địa hình; sau khảo sát cần lập phương án chi tiết và pha trộn khối lượng để giải quyết chi phí. Lưu ý vận hành: ở khu vực quan trọng ưu tiên dùng cáp ngầm và mạch vòng để giảm rủi ro sự cố chạm đất; với trạm ngoài trời cần bố trí giải pháp chống sét và đảm bảo khoảng cách đến đường dây trung thế (khảo sát thực địa cho thấy khoảng cách tối đa cần xem xét trong thiết kế).

Quy trình khảo sát, thi công, nối kết và nghiêm thu đóng điện

Chuỗi hành động bắt đầu từ khảo sát hiện trường, tiếp đến là lập, thẩm định hồ sơ thiết kế-dự toán, chuẩn bị vật tư, thi công móng, lắp đặt, thử nghiệm, phối hợp đấu nối (cắt điện hoặc hotline) và hoàn tất bằng nghiệm thu đóng điện.

Khi khảo sát, cần xác định vị trí trạm 1500kVA phù hợp với lưới trung thế, kiểm tra khoảng cách an toàn đến đường dây, điều kiện nền móng và khả năng tiếp cận thiết bị phục vụ vận chuyển. Bộ hồ sơ thiết kế-dự toán phải bao gồm bản vẽ kỹ thuật, danh mục vật tư (máy biến áp, tủ trung hạ thế, cáp đấu nối, giá đỡ) và kế hoạch an toàn lao động để gửi thẩm định với cơ quan quản lý điện lực trước khi bước vào giai đoạn thi công.

Tại hiện trường, cần thực hiện thử nghiệm và kiểm định trước khi đấu nối: kiểm tra cách điện, kiểm tra hoạt động rơle bảo vệ, thử nghiệm không tải của máy biến áp và kiểm tra nối đất toàn hệ thống. Phối hợp lên lịch cắt điện với đơn vị điện lực (theo quy trình quản lý mạng phân phối) là bắt buộc trong kết nối đường trung thế; nếu yêu cầu duy trì cung cấp điện liên tục có thể cần cân nhắc phương án đấu nối hotline như phương án dự phòng.

Thực tế thi công yêu cầu không thực hiện đóng điện khi thiếu biên bản nghiệm thu thử nghiệm hoặc chưa xác nhận lịch cắt điện; giám sát thi công chặt chẽ để đảm bảo đúng tiến độ và an toàn. Các chi phí như cắt điện, đấu nối và nghiệm thu giám sát thường được tách riêng trong dự toán.

Thời gian thực hiện thường từ 50–60 ngày, dựa trên quy mô, quy trình phê duyệt và điều kiện vận chuyển; trong thi công cần giám sát nghiệm thu từng bước để giảm thiểu nguy cơ trễ tiến độ. Bước tiếp theo: khảo sát thực địa chi tiết và lập tiến độ thi công thực tế dựa vào điều kiện tiếp cận và yêu cầu đấu nối với đơn vị quản lý lưới.

Những sai lầm thường gặp, hồ sơ cần có và cách lựa chọn nhà thầu phù hợp

Chọn nhà thầu chỉ dựa vào giá thấp mà không kiểm chứng năng lực dẫn đến phát sinh chi phí và chậm trễ tiến độ. Khi khảo sát, cần đo khoảng cách đường dây trung thế đến trạm để dự kiến chi phí kết nối với EVN và tránh tình huống không mong muốn.

Trước khi ký kết hợp đồng, cần kiểm tra bộ hồ sơ pháp lý và thử nghiệm; tại hiện trường, thường yêu cầu thiết kế được phê duyệt và dự toán đã thẩm định. Dưới đây là danh sách tối thiểu cần có trước khi ký kết:

• Giấy phép đầu tư và đề nghị lắp trạm (bản sao có xác thực).
• Thiết kế đã phê duyệt và dự toán đã thẩm định (theo cơ quan chức năng chấp thuận).
• Thỏa thuận cắt điện và kết nối với EVN, bao gồm chi phí và lịch cắt.
• Hồ sơ nghiệm thu thiết bị: biên bản thí nghiệm MBT, biên bản thí nghiệm máy biến áp và tủ điều khiển.
• Hồ sơ hoàn công, bản vẽ hoàn công và biên bản nghiệm thu Sở Công Thương khi áp dụng.
• Hồ sơ năng lực nhà thầu: hồ sơ thi công tương đương 1500kVA, chứng nhận thi công trọn gói, nhân sự chủ chốt.

Tiêu chí chọn nhà thầu cần ưu tiên cho kinh nghiệm thực tế trong kết nối với EVN, năng lực thực hiện toàn diện và thời gian hoàn thành đã cam kết. Trong quá trình bảo trì và tại bước nghiệm thu / chạy thử, cần minh chứng nhà thầu có quy trình kiểm tra và hỗ trợ hotline để xử lý sự cố khi đóng điện.

Hợp đồng EPC cần nêu rõ phạm vi: thiết kế, thi công, nghiệm thu, hoàn công và đóng điện; cũng như nêu rõ trách nhiệm và chi phí liên quan đến cắt điện, kết nối, vận chuyển thiết bị. Cảnh báo khi chỉ định: nếu không thỏa thuận trước về chi phí cắt điện, có thể phát sinh thêm chi phí kết nối ngoài hợp đồng và làm kéo dài thời gian hoàn thiện.

Tùy theo tình hình dự án, thời gian hoàn thiện hồ sơ thường vào khoảng 50 ngày và thi công khoảng 10 ngày, tổng thời gian khoảng 60 ngày; cần kiểm tra mặt thực tế để tính toán chính xác tiến độ. Để tiến hành bước tiếp theo, nên yêu cầu nhà thầu cung cấp hồ sơ năng lực tương đương 1500kVA và thực hiện kiểm tra thực địa trước khi thảo luận các điều khoản hợp đồng.
